CH423P系列在消费电机中的应用

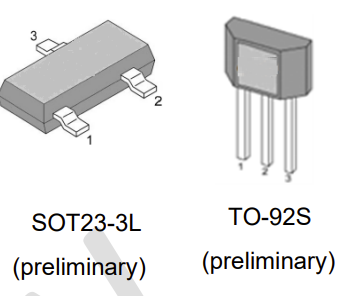

CH423P/PN 是一款性能卓越的霍尔效应锁定传感器，凭借其独特优势，采用双极性技术，具备反向电池保护、内部上拉电阻及输出反向保护等特性，能在 4.2V 至 30V 电压下稳定工作，适应 -40℃到 150℃宽温范围，以小巧封装（SOT-23 或 TO-92S）和高可靠性，精准感应磁场变化，为消费电机控制提供有力支持，助力提升电机性能与智能化水平。
一、工作原理

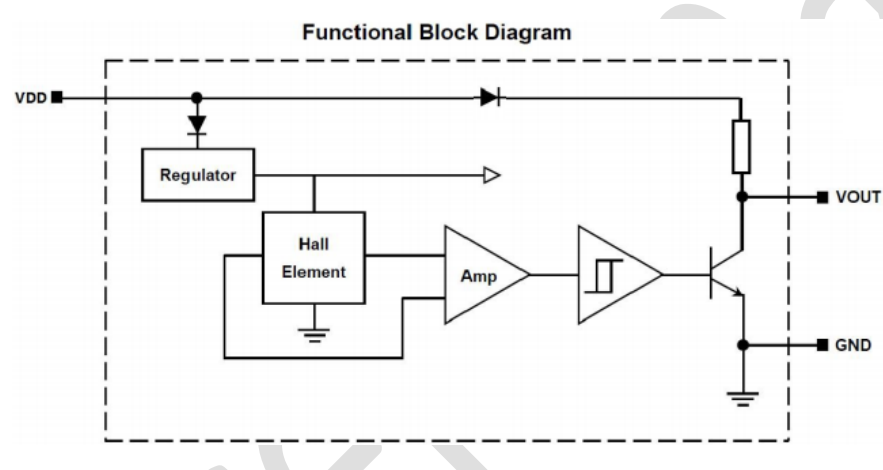

      CH423P/PN 基于霍尔效应原理运作。当电机内的磁场强度超过设定阈值（BOP），其输出端导通呈低电平；而当磁场强度低于释放点（BRP）时，输出端截止呈高电平。得益于磁滞回线设计（BHYST），BOP 与 BRP 间有磁滞窗口，可防止输出信号在开关点附近振荡，确保输出信号稳定可靠，实现对电机转速、位置等参数的精准监测与控制，保障电机平稳运行。

二、产品应用
     在无刷直流电机中，CH423P/PN 可精准检测转子位置，为换相提供关键信号，确保电机高效平稳运转，提升电机效率与性能，延长电机寿命；通过检测电机旋转时磁场变化频率，CH423P/PN 能精确测量电机转速，为电机调速系统提供实时反馈，实现精准调速；在需精确记录电机旋转圈数的设备中，CH423P/PN 可作为计数传感器，每转一圈产生一个计数脉冲，实现精准计数，用于计量电机累计工作时间、记录产品使用次数等，为设备维护管理提供数据支持。
三、产品特性
      CH423P 系列是高灵敏度、高性价比的霍尔锁存产品，内置上拉电阻。其Bop 典型值为 18Gs（CH423PN -18 Gs），适合检测弱磁场。该系列产品的工作电压范围覆盖3.3-30V，工作温度支持-40到150度，适用各类场合的电机位置检测。

 CH423P/PN：锁存

Ø 工业级

Ø 工作电压：4.2V~30V

Ø 带宽：100KHz

Ø 输出形式：集电极开路输出

Ø 静态电流：4mA

Ø ESD：2000V

Ø 释放点（Brp）、操作点（Bop）：∓18G

Ø 特殊功能：反向保护、输出限流、内置上拉电阻

Ø 应用：流量计，电动工具，家电BLDC，消费类小电机
