CH605是一款高性能的线性霍尔效应传感器,具有比率输出特性,能够在宽温度范围内稳定工作。其低功耗、高灵敏度和高精度特性使其成为云台和咖啡机的理想选择。CH605能够精确检测磁场变化,并将其转换为电压信号,为设备提供高精度的位置和液位检测功能,确保设备的稳定性和可靠性。
一、工作原理
CH605基于霍尔效应原理工作,当磁场作用于传感器时,内部的四霍尔感应元件会产生与磁场强度成正比的电压信号,该信号经过放大和温度补偿处理后,输出与磁场强度成比例的电压信号。
CH605原理框图 |
二、产品应用
在咖啡机中,CH605通过检测咖啡机内部液位变化,精确监测水位和咖啡液位,确保咖啡机的正常运行;用于检测咖啡豆或咖啡粉的重量,帮助咖啡机实现精确的研磨和冲泡控制。
三、产品特性
低功耗:5V供电时功耗仅为4mA,适用于电池供电设备。
宽温度范围:工作温度范围为-40℃~150℃,适用于各种极端环境。
高线性度:输出信号线性度高,线性度2%。
抗干扰能力强:四霍尔感应元件设计减少了机械和热应力的影响,提高了测量精度。

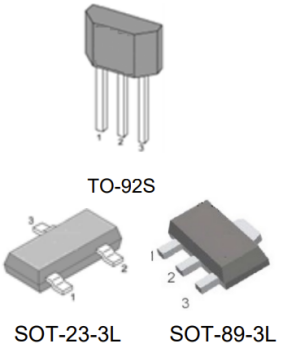

多种封装:提供TO-92S、SOT-89-3L和SOT-23-3L等多种封装形式,满足不同设计需求。
CH605:线性位置(灵敏度高)
Ø 固定灵敏度
Ø 工作电压:3V~15V
Ø 灵敏度范围:5mV/G
Ø 线性度:2%
Ø 静态电流:4mA
