开关霍尔-两轮车、三轮车
发布时间:

2022-08-05

CH912L 系列、CH463A/AN 系列在电动二、三轮车的应用

 CH912L和CH463A/AN是高性能霍尔效应传感器,具有低功耗、高灵敏度和宽温度范围等特性,能够精确检测磁场变化,并将其转换为数字信号,为电动二/三轮车提供高精度的控制和稳定的性能。这些特性使它们成为电动二/三轮车的理想选择,确保车辆在各种工况下的安全性和可靠性。
一、工作原理
       CH912L和CH463A/AN基于霍尔效应原理工作。当磁场作用于传感器时,内部的霍尔感应元件会产生与磁场强度成正比的电压信号,该信号经过放大和处理后,输出为数字信号。CH912L则在磁场存在时输出低电平,磁场消失时输出高电平;CH463A/AN具有锁存功能,能够在检测到磁场后保持输出状态,直到检测到相反方向的磁场。

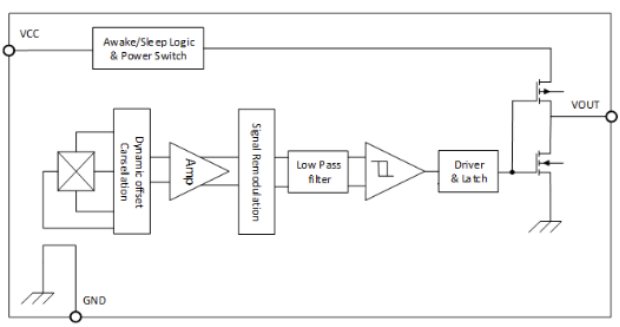

CH912L原理框图

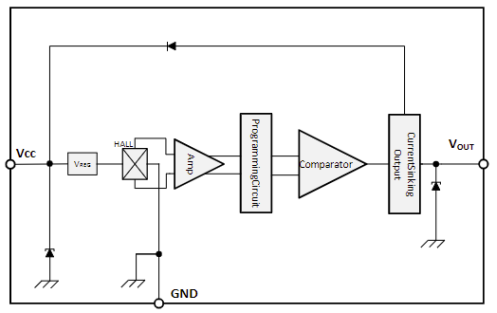

CH463A/AN原理框图

二、产品应用

在电动二/三轮车中,CH912L和CH463A/AN通过检测电机内部的磁场变化,提供精确的电机位置反馈,优化电机控制,提升驾驶体验;通过检测车轮或电机的旋转磁场,CH912L能够提供精确的速度反馈,优化速度控制和能量管理;CH912L可以用于检测电池连接状态,确保电池管理系统的稳定性和安全性;CH463A/AN的锁定功能可以用于检测刹车踏板的位置变化,确保刹车系统的可靠性和安全性。

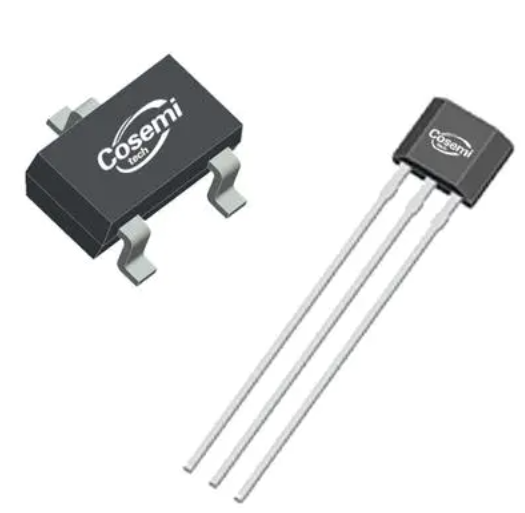

三、产品特性

       CH463A/AN 系列是高性能霍尔锁存开关,其Bop典型值为45Gs。具有多保护集成功能,工作电压范围3.5V~30V,其优良的温度补偿能力,使得芯片能在-40~150℃环境中工作,并保持性能高度一致性,可广泛应用于适合电动两轮/三轮车,且芯片已通过AEC-Q100认证。




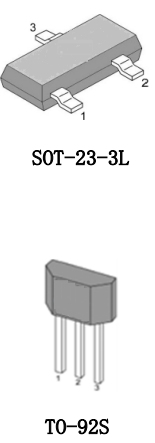

CH463A/AN:锁存

Ø 工业级

Ø 工作电压:3.5V~30V

Ø 带宽:100KHz

Ø 输出形式:集电极开路输出

Ø ESD:6000V

Ø 静态电流:5mA

Ø 释放点(Brp)、操作点(Bop):±45G

Ø 特殊功能:反向保护、输出限流

Ø 应用:电动自行车,电动两轮车,工业缝纫机,工业电机










        CH912L系列是高灵敏度、高性能、温度极为稳定的微功率全极霍尔,具有内部上拉和下拉功能的效果。其典型Bop值为+/-33Gs,工作电压覆盖了1.65V~5.25V。可应用于燃气表、水表、消费电子及便携式设备等领域。




Ø 全极性霍尔开关/汽车级

Ø 工作电压:1.65V~5.25V

Ø 释放点(Brp):±23G;操作点(Bop):±33G

Ø 带宽:5KHz

Ø 输出形式:推挽输出

Ø 静态电流:0.52mA

Ø ESD:8000V
