电流传感器-便携式户外电源
发布时间:

2022-10-08

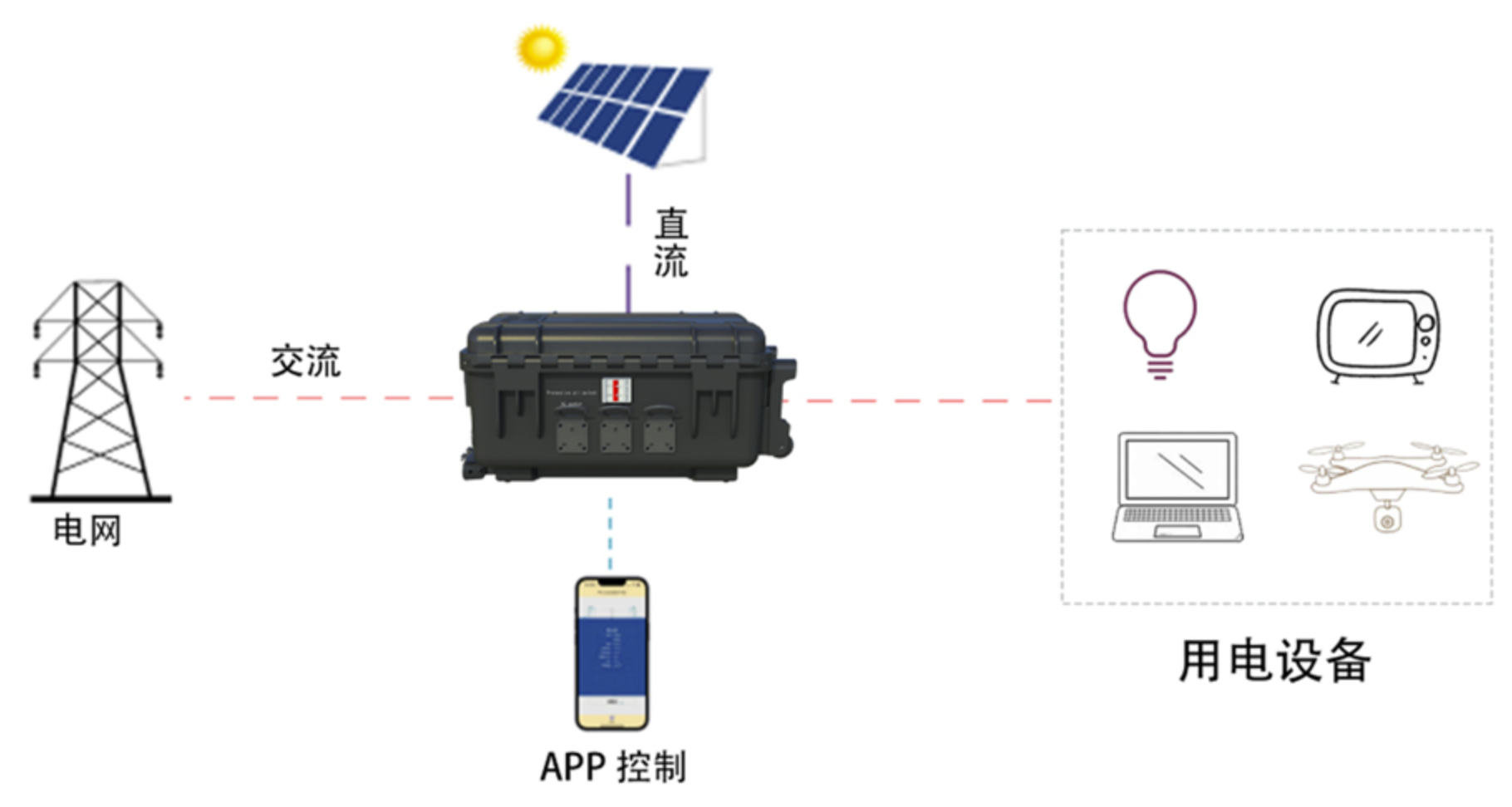

CH701在便携式户外电源上的应用

CH701是一款高精度、高隔离度的霍尔电流传感器,能够精确检测交流或直流电流,提供快速响应和高可靠性。具有3000Vrms隔离电压、±0.8%典型总输出误差和120kHz带宽,确保在各种环境下稳定性能。其小尺寸SOIC-8封装节省空间,适合便携式设备的紧凑设计。适用于多种电源管理应用,包括电流监测、过流保护和功率调节,能够显著提高户外电源效率和安全性。
一、工作原理
       在便携式户外电源中,CH701通过检测电源内部电流的变化来实现精确的电流监测和控制。当电流流经铜导电路径时,会产生磁场,该磁场被内部霍尔传感器检测到并转换为与电流成正比的电压信号,通过低偏移、稳定的霍尔IC电路,能够提供精确的电流测量结果。


CH701原理框图

二、产品应用
       在便携式户外电源中,CH701实时监测电源输出电流,防止过载和短路,保护电源和连接设备的安全;与电池管理系统(BMS)集成,优化电池充放电过程,延长电池寿命;通过精确的电流检测,实现高效的功率调节,提高电源的能源利用效率。
三、产品特性

  • 高精度与稳定性:总输出误差典型值为±0.8%,确保精确的电流检测。

  • 高隔离电压:3000Vrms的隔离电压,确保在高电压环境下的安全性和可靠性。

  • 宽电流范围:支持±5A至±50A的电流检测,适应不同功率的风机应用。

  • 快速响应:响应时间低至4µs,带宽高达120kHz,确保及时响应电流变化。

  • 低功耗:初级导体电阻仅为1.2mΩ,降低功率损耗,提高系统效率。

  • 小型封装:SOIC-8封装节省空间,便于集成。

  • 动态偏移抵消:减少输出噪声,提高检测精度

  • 高可靠性:通过AEC-Q100认证,工作温度范围-40°C至150°C,确保在恶劣环境下的长期稳定性。


CH701:贴片

Ø 工业级

Ø 工作电压:3.3V~5V

Ø 绝缘耐压:3000Vrms

Ø 电流范围:±5A、±10A、±20A、±30A、±40A、±50A

Ø 带宽:120KHz

Ø 响应时间:4us

Ø 灵敏度误差:±1.5% ~±2.5%
