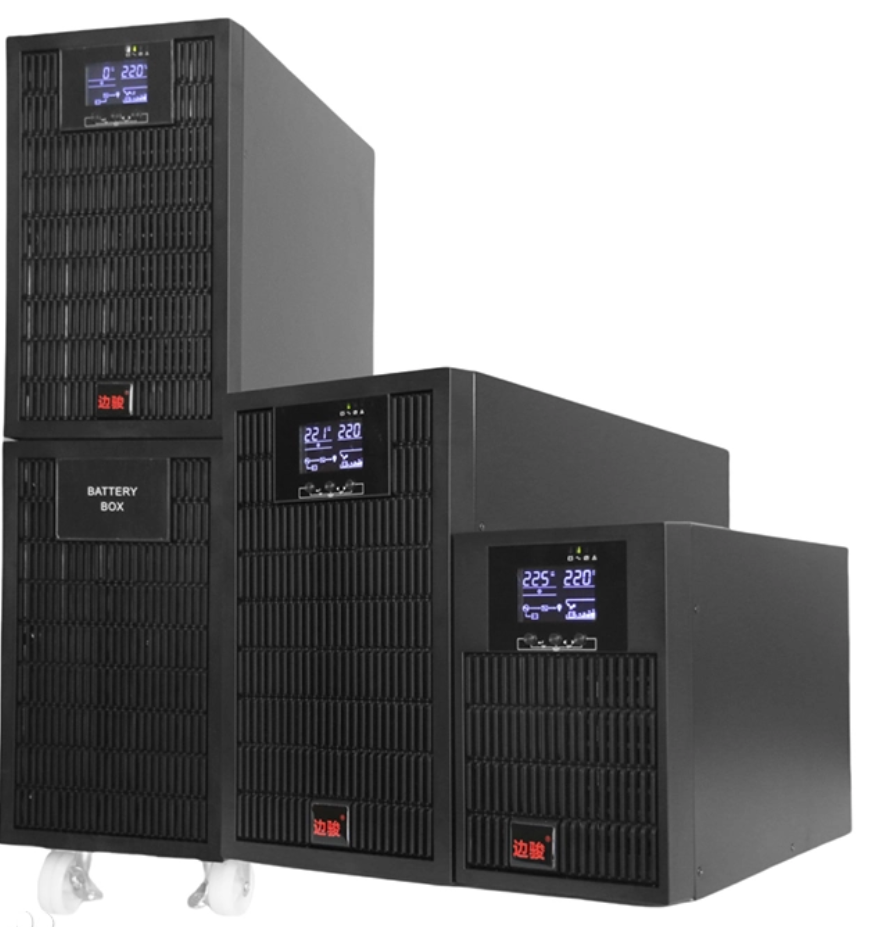

CH704是一款高性能、AEC-Q100认证的霍尔电流传感器,专为高精度电流检测应用设计,其具备4800Vrms的强化隔离性能,支持高达±200A的电流检测范围,具有180 kHz的带宽和小于2us的快速响应时间。采用5-PIN CFF小型封装,具有高精度、低功耗和优异的温度稳定性,能够在-40℃至150℃的宽温度范围内稳定工作。这些特性使其在大功率不间断电源(UPS)中能够提供可靠的电流检测解决方案,确保系统的高效、稳定运行。
一、工作原理
大功率不间断电源中,CH704通过内置的铜导体路径检测电流,并利用霍尔效应将电流转换为与电流成比例的电压输出。当电流流经主导体路径时,会在路径周围产生磁场,该磁场被集成的霍尔传感器检测到,并通过低偏移、稳定的放大电路转换为电压信号。CH704的输出电压与供电电压成比例,且具有集成的EEPROM用于高分辨率的灵敏度和偏移量校准,以及动态偏移取消技术,确保输出信号的高精度和稳定性。此外,CH704还集成了数字温度补偿电路,能够适应UPS中宽温度范围的工作环境。
CH704原理框图 |
二、产品应用
在大功率不间断电源中,CH704实时监测UPS的输入和输出电流,确保系统在过载或短路情况下能够及时触发保护机制,保护设备和负载;精确检测电池的充电和放电电流,优化电池管理,延长电池寿命,确保在市电故障时能够提供稳定的后备电力;快速检测UPS输出电流的异常变化,及时触发过流保护,防止UPS因过流而损坏。
三、产品特性
高隔离性能:4800 VRMS确保UPS主电路与控制电路之间的电气隔离,避免高电压对控制电路的干扰。
高精度检测:典型总输出误差为±1.5%,提供高精度的电流检测能力。
宽动态范围:支持±50A至±200A的电流检测范围,满足不同功率等级的UPS需求。
快速响应时间:响应时间小于2 µs,能够快速捕捉电流变化,适用于高频应用。
低功耗:初级导体电阻仅为0.1mΩ,降低功率损耗,提高系统效率。
小型封装:5-PIN CFF封装节省电路板空间,便于集成。
CH704:直插单芯片
Ø 工业级
Ø 工作电压:5V
Ø 绝缘耐压:4800Vrms
Ø 电流范围:±50A、±100A、±150A、±200A
Ø 带宽:120KHz
Ø 响应时间:<2us
灵敏误差:±1%
