开关霍尔-接近传感器
发布时间:

2022-10-03

CHI931 系列、CH481 在接近开关中的应用

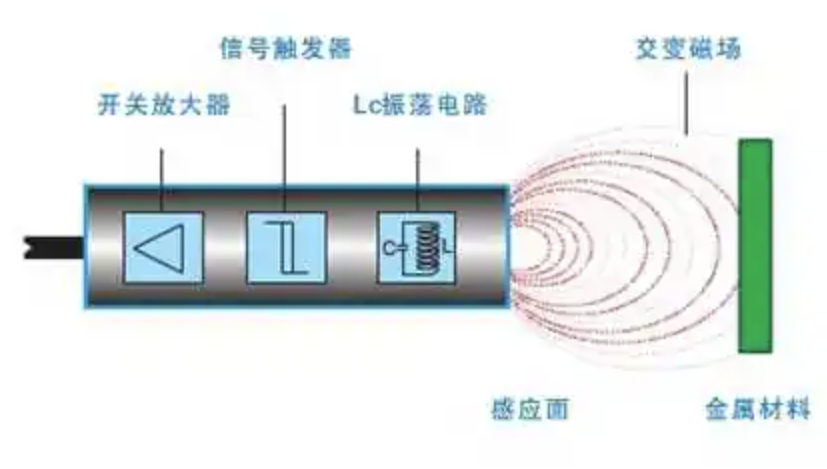

  接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动直流电器或给计算机(plc)装置提供控制指令。接近开关是种开关型传感器(即无触点开关),它既有行程开关、微动开关的特性,同时具有传感性能,且动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。

  霍尔接近开关是一种基于霍尔效应的传感器。当磁性物体靠近霍尔接近开关时,磁场的变化将导致开关输出信号的变化。霍尔效应是指在磁场中存在电流时,会在这个电流的运动方向垂直方向上形成一个电势差。这个电势差被称为霍尔电压。

  霍尔接近开关利用了霍尔效应的原理,通过测量磁场的变化来探测物体的接近情况。当磁性物体靠近霍尔接近开关时,磁场的变化将影响到开关周围的磁场分布,从而导致霍尔电压的变化。这个变化被转化成数字信号输出,用于控制开关的操作。


  霍尔接近开关常被用于工业自动化中,用于检测和控制磁性物体的位置。例如,在流水线生产中,可以利用霍尔接近开关来检测物体运输的状态,自动实现物品的分拣和分类等操作。

  在电子设备中,霍尔接近开关也有广泛的应用。例如,用于汽车的自动变速器中,可以使用霍尔接近开关来检测齿轮的位置从而实现自动变速的控制。

  在电源管理领域,霍尔接近开关可以用于电源开关的控制。它可以通过探测电源接口上磁铁的位置来识别电源是否连接,从而减少电池的浪费。

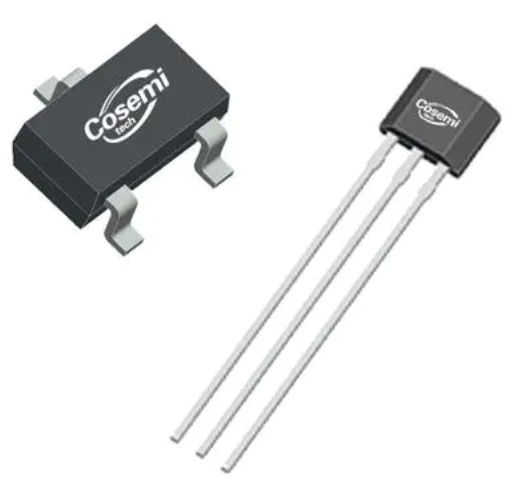

  意瑞CH481 采用BCD工艺,内部集成反向电压保护和过流保护及优秀的抗雷击浪涌能力,具有高可靠性和高性能。霍尔极性可编程(锁存或单极),灵敏度在 7 到 450 Gs 内可编程,工作电压范围支持2.8V-30V。其优良的温度补偿能力,使得芯片能工作在-40~150℃环境中,并保持性能高度一致性。芯片已通过AEC-Q100认证。





Ø 汽车级/AEC-Q100

Ø 工作电压:2.8V~30V

Ø ESD:8000V

Ø 灵敏度在7~450G可编程

Ø 静态电流:1.6mA

Ø 输出形式:开漏输出

特殊功能:反向保护、输出限流

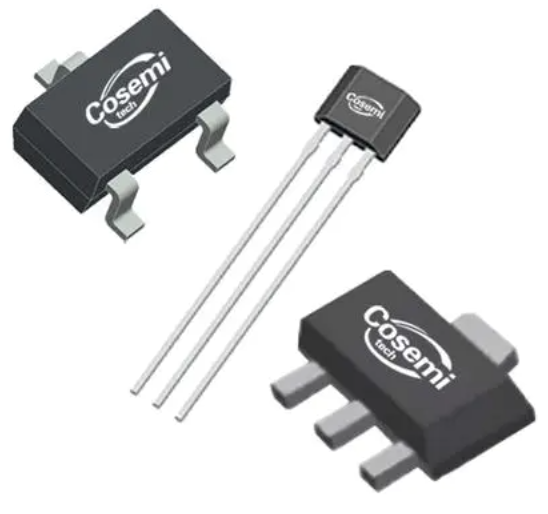

  CHI931 系列是高性能、高稳定性的霍尔开关,具有开漏输出及输出短路保护功能。其典型Bop值为+/-30Gs,工作电压覆盖了2.5V~22V。其ESD静电保护可高达+/-8kV,可广泛应用于接近传感器,机器人,健身器材,流量计,阀,加湿器,净水器。



Ø 工业级/全极

Ø 工作电压:2.5V~22V

Ø 释放点(Brp):±20G

Ø 操作点(Bop):±30G

Ø 带宽:30KHz

Ø 输出形式:开漏输出

Ø 静态电流:1.6mA

Ø ESD:8000V

Ø 特殊功能:反向保护、输出限流
