CH912L在燃气表中的应用

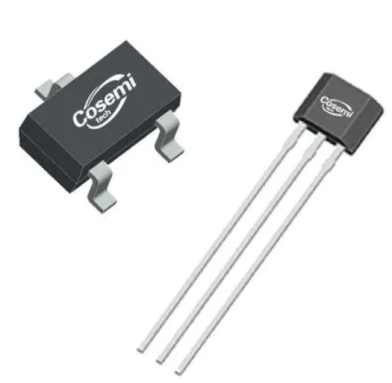

 CH912L是一款高性能霍尔效应传感器,专为低功耗、高精度的磁场检测应用设计,采用SOT-23-3L和TO-92S封装,具有低功耗、宽工作电压范围和优异的温度稳定性,能够在-40℃至150℃的宽温度范围内稳定工作。C具备快速响应和高灵敏度的特性,能够检测微小的磁场变化,并提供稳定的数字输出信号。使其在燃气表中能够提供可靠的流量检测解决方案,确保燃气表的高效、稳定运行。
一、工作原理

       在燃气表中,CH912L通过检测磁性元件随燃气流动而产生的磁场变化来实现流量的精确测量。当磁场强度超过预设阈值时,传感器输出状态发生改变,从而产生与燃气流量成比例的脉冲信号。CH912L利用霍尔效应检测磁场变化,其内部集成了放大器和比较器,确保输出信号的稳定性和可靠性。


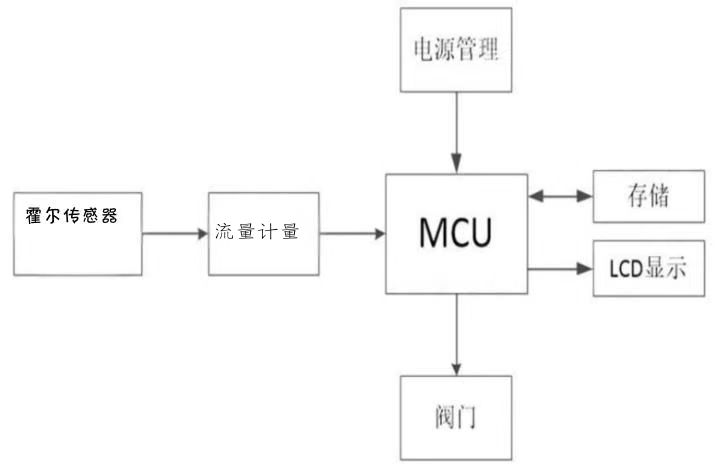

CH912L原理框图

二、产品应用

       在燃气表中,CH912L通过检测磁性元件随燃气流动而产生的磁场变化,实现燃气流量的精确测量;产生与燃气流量成比例的脉冲信号,用于燃气表的数字显示和数据采集。

3d9cf34528d7ccc8e2f5bbae31eaf6b

三、产品特性

  • 内部上拉和下拉:简化了电路设计,减少了外部元件的潜在故障点,提高了系统的稳定性和可靠性。

  • 高灵敏度:典型的Bop值为±33Gs,可以在相对较小的磁场强度下触发输出状态的变化。

  • 高性能:具备快速响应能力,能够及时检测磁场变化并做出反应;能够在-40℃~150℃的宽温度范围内工作,确保在不同气候条件下的可靠性。

  • 可靠性高:通过AEC-Q100认证,能在汽车的恶劣工作环境中长期稳定运行。




Ø 全极性霍尔开关/汽车级

Ø 工作电压:1.65V~5.25V

Ø 释放点(Brp):±23G;操作点(Bop):±33G

Ø 带宽:5KHz

Ø 输出形式:推挽输出

Ø 静态电流:0.52mA

Ø ESD:8000V
