CH701在通信电源中的应用

 CH701是一款高精度、高隔离电压的霍尔电流传感器IC，适用于工业、汽车、商业和通信系统中的交流或直流电流检测。其小尺寸SOIC-8封装和出色的电气性能使其成为通信电源中电流监测和保护的理想选择。CH701能够在高侧电流检测应用中替代传统的变压器或分流电阻解决方案，同时提供高精度、低功耗和快速响应时间。
一、工作原理

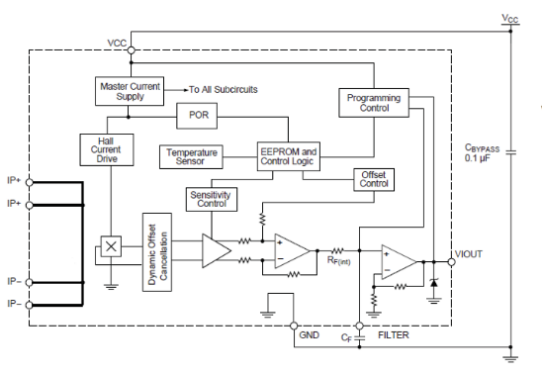

       CH701通过霍尔效应检测电流，其内部集成了一个高精度的线性霍尔传感器电路和一个铜导体路径。当电流通过铜导体路径时，会产生磁场，霍尔传感器检测到该磁场并将其转换为与电流成比例的输出电压。CH701的输出电压与电源电压成比例（ratiometric），并且通过内部的斩波稳定技术确保输出电压的稳定性。

二、产品应用
       CH701在通信电源中监测通信电源模块的输入和输出电流，确保电源模块在安全范围内运行，通过高精度电流检测实现过载保护和负载均衡；在通信电源系统中提供过流保护功能，确保系统在异常情况下能够快速切断电流，通过高精度检测和快速响应，减少系统因过流导致的损坏。
三、产品特性

• 高精度与稳定性：总输出误差典型值为±0.8%，确保精确的电流检测。

• 高隔离电压：3000Vrms的隔离电压，确保在高电压环境下的安全性和可靠性。

• 宽电流范围：支持±5A至±50A的电流检测，适应不同功率的风机应用。

• 快速响应：响应时间低至4µs，带宽高达120kHz，确保及时响应电流变化。

• 低功耗：初级导体电阻仅为1.2 mΩ，降低功率损耗，提高系统效率。

• 小型封装：SOIC-8封装节省空间，便于集成。

• 动态偏移抵消：减少输出噪声，提高检测精度。

• 高可靠性：通过AEC-Q100认证，工作温度范围-40°C至150°C，确保在恶劣环境下的长期稳定性。

CH701：贴片

Ø 工业级

Ø 工作电压：3.3V~5V

Ø 绝缘耐压：3000Vrms

Ø 电流范围：±5A、±10A、±20A、±30A、±40A、±50A

Ø 带宽：120KHz

Ø 响应时间：4us

Ø 灵敏度误差：±1.5% ~±2.5%
