开关霍尔-线性霍尔-工业缝纫机
发布时间:

2022-08-05

CH463A/AN 系列、CH605在工业缝纫机中的应用

 CH463A/AN和CH605是一款高性能、高灵敏度、高性价比的霍尔效应传感器。CH463A/AN作为锁存型霍尔效应数字传感器,具有出色的稳定性和可靠性,能够在复杂的电磁环境中保持精确的开关操作。而CH605则是一款高精度线性霍尔传感器,具备卓越的温度稳定性和灵敏度,能够提供与磁场强度成比例的线性输出电压。在工业缝纫机中能够提供可靠的电流和磁场检测解决方案,确保缝纫机的高效、稳定运行。
一、工作原理
       在工业缝纫机中,CH463A/AN和CH605通过检测电机和驱动系统的磁场变化和电流变化来实现精确的控制。CH463A/AN利用霍尔效应检测磁场变化,当磁场强度超过预设阈值时,传感器输出状态发生改变,从而实现电机的启动、停止和方向控制。CH605则通过其线性输出特性,将检测到的磁场强度转换为与之成比例的电压信号,用于实时监测电机的运行状态和负载变化。

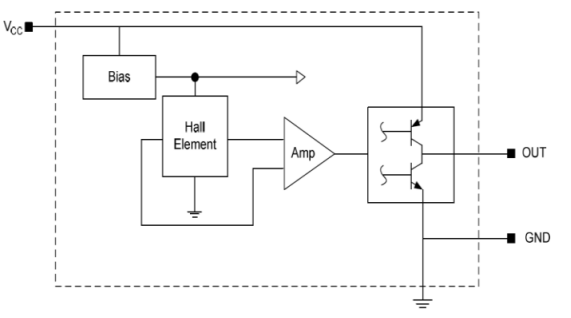

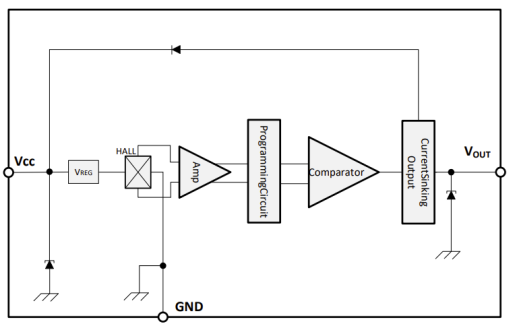

CH463A/AN原理框图CH605原理框图

二、产品应用
       在工业缝纫机中,CH463A/AN用于检测电机的启动和停止信号,确保电机在正确的时间启动和停止;CH605则用于实时监测电机的负载变化,优化电机的运行速度和扭矩。通过检测缝纫线的张力变化,CH605能够及时发现断线情况,触发警报并停止缝纫机运行。CH463A/AN用于检测缝纫机针的位置,确保针在正确的位置进行缝纫操作;CH605能够实时监测电机的转速,确保缝纫机以恒定的速度运行。


三、产品特性

  • 具有电磁兼容性:具备优异的抗干扰能力,能够在复杂的电磁环境中稳定工作。

  • 高精度检测:CH463A/AN具有稳定的双极性锁定特性,提供可靠的开关信号;CH605的灵敏度为5.0mV/Gs,提供高精度的线性输出。

  • 优异的温度稳定性:具备温度补偿功能,能够在-40℃~150℃的温度范围内保持稳定的性能。

  • 高可靠性:具备高ESD保护性能,有效防止静电放电对传感器的损坏。

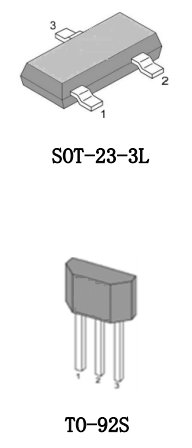

CH463A/AN:锁存型

Ø 工业级

Ø 工作电压:3.5V~30V

Ø 带宽:100KHz

Ø ESD:6000V

Ø 静态电流:5mA

Ø 释放点(Brp)、操作点(Bop):±45G

Ø 特殊功能:反向保护、输出限流

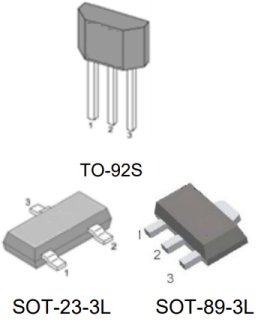

CH605:固定灵敏度

Ø 工作电压:3V~15V

Ø 灵敏度:5mV/G

Ø 线性度:2%

Ø 带宽:180KHz

Ø 静态电流:4mA
