CH701在变频器中的应用

CH701是一款高精度、高可靠性的霍尔电流传感器,专为工业、汽车、商业和通信系统的交流或直流电流检测而设计。具有±0.8%的典型总输出误差、3000Vrms强化隔离性能以及快速响应时间,能够精确检测±5A~±50A电流,其小尺寸SOIC-8封装适合空间受限的应用,同时节省了电路板面积和成本。在变频器中,CH701能够有效监测和控制电机电流,确保系统的稳定运行。
一、工作原理
       在变频器中,CH701通过其内置的铜导体路径检测电流,并利用霍尔效应将电流转换为与电流成比例的电压输出。当电流流经主导体路径时,会在路径周围产生磁场,该磁场被集成的霍尔传感器检测到,并通过低偏移、稳定的放大电路转换为电压信号。

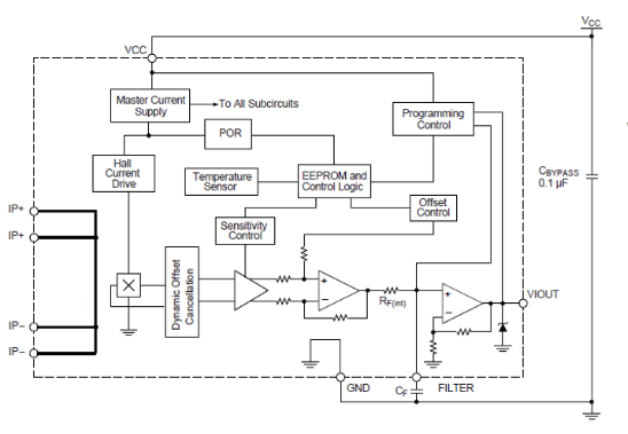

CH701原理框图

二、产品应用
       在变频器中,CH701广泛应用于电机控制、过流保护和负载管理等关键功能。通过实时监测变频器输出电流,能够为电机提供精确的电流反馈,优化电机运行效率并延长其使用寿命。同时,CH701的快速响应时间和高带宽特性使其能够及时检测到过流故障,保护变频器免受损坏。
三、
产品特性

  • 高精度与稳定性:总输出误差典型值为±0.8%,确保精确的电流检测。

  • 高隔离电压:3000Vrms的隔离电压,确保在高电压环境下的安全性和可靠性。

  • 宽电流范围:支持±5A至±50A的电流检测,适应不同功率的风机应用。

  • 快速响应:响应时间低至4µs,带宽高达120kHz,确保及时响应电流变化。

  • 低功耗:初级导体电阻仅为1.2mΩ,降低功率损耗,提高系统效率。

  • 小型封装:SOIC-8封装节省空间,便于集成。

  • 动态偏移抵消:减少输出噪声,提高检测精度

  • 高可靠性:通过AEC-Q100认证,工作温度范围-40°C至150°C,确保在恶劣环境下的长期稳定性。


CH701:贴片

Ø 工业级

Ø 工作电压:3.3V~5V

Ø 绝缘耐压:3000Vrms

Ø 电流范围:±5A、±10A、±20A、±30A、±40A、±50A

Ø 带宽:120KHz

Ø 响应时间:4us

Ø 灵敏度误差:±1.5% ~±2.5%
