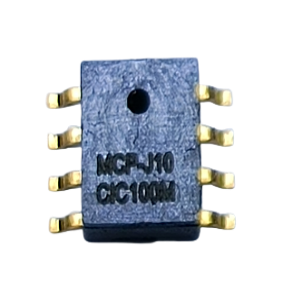

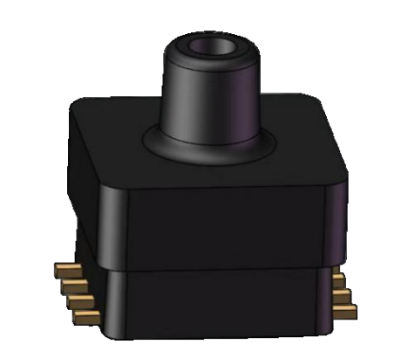

MTS-J10、MTS-J2X系列是漫途传感推出的高性能压力传感器模组，主要用于汽车TMAP、摩托车压力以及其他气体压力监测。在汽车TMAP中实时监测进气歧管内的空气温度和绝对压力，为发动机控制单元（ECU）提供关键数据，以优化燃烧效率和提升车辆性能。
一、工作原理

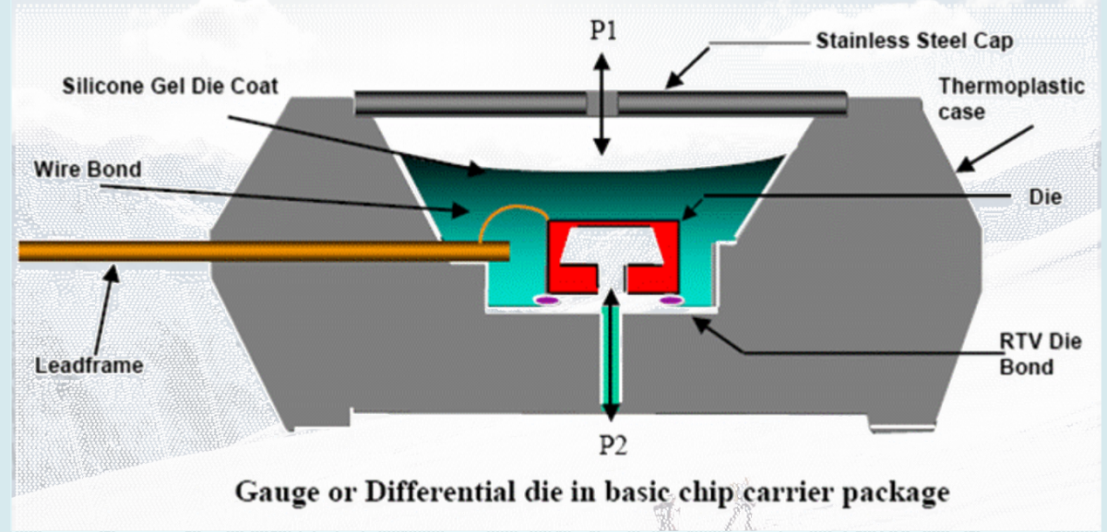

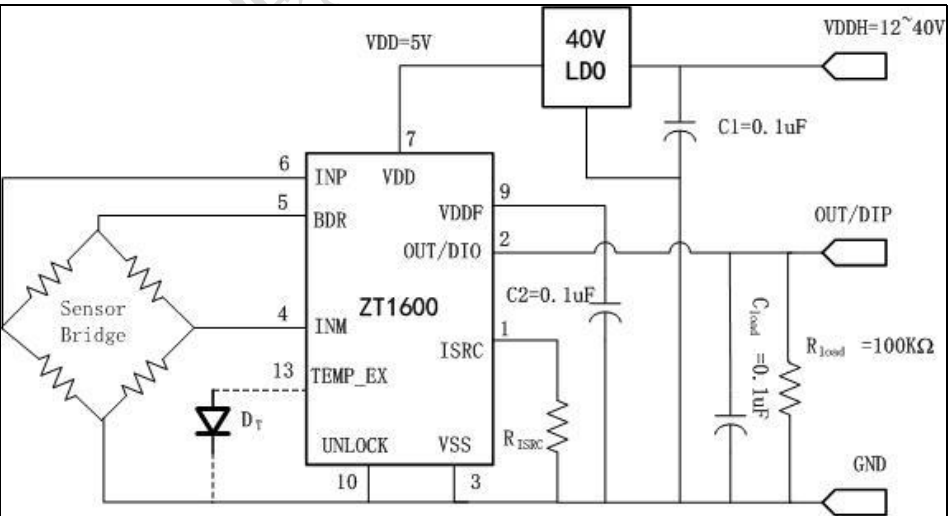

MTS-J10、MTS-J22、MTS-J23是基于MEMES硅压阻式传感器技术，硅压阻式压力传感器由硅膜片和位于膜片上的压敏电阻组成。当外界压力作用于硅膜片时，膜片产生变形，从而使膜片上的压敏电阻受到应力。根据压阻效应，压敏电阻的阻值会发生相应变化。通过将这些压敏电阻组成惠斯通电桥电路，可以将电阻的变化转化为电压信号输出。这样，通过测量输出电压的大小，就可以间接测量出作用在传感器上的压力大小。
二、产品应用

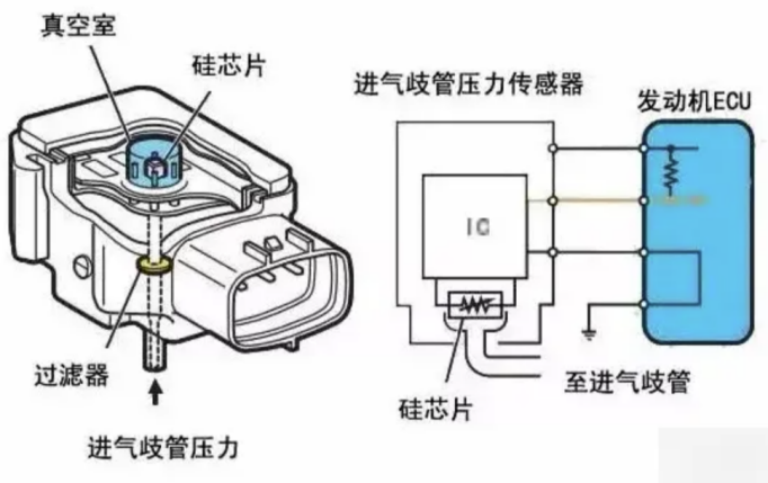

MTS-J10、MTS-J22、MTS-J23广泛应用于汽油发动机、柴油发动机以及混合动力汽车的进气系统中，实时监测进气歧管的压力和温度，ECU根据接收到的信号变化结合发动机转速，计算出进入发动机空气量，为燃油喷射提供基础数据，实时调整燃油喷射量，确保空燃比在最佳范围内，提高燃油经济性和减少排放；根据进气歧管压力反映的发动机负荷状况，调整点火提前角，使混合气在最佳时刻燃烧，提高发动机性能和效率。
三、产品特性
特征
l 集成封装：紧凑的设计便于安装和集成到汽车发动机进气系统中。
l 温度补偿：通过ASIC集成温度补偿电路，确保在-40至+125℃工作温度范围内提供高精度压力测量。
l 模拟输出可定制：0-5V范围的模拟输出信号可以根据具体应用需求进行定制，方便客户对标各种进气压力传感器的特性曲线。
l 宽温度工作范围：工作温度范围为-40至125℃，存储温度范围为-40至150℃，能够适应各种极端环境条件。
参数性能
| MTS-J10 | MTS-J22 | MTS-J23 | |
| 电源电压 | 5V | 5V | 5V |
| 电源电流 | 3mA | 3mA | 3mA |
| 压力范围 | 10~400KPa | 10~800KPa | 10~800KPa |
| 常温区精度（0℃~85℃） | 1.2% | 1.2% | 1.2% |
| 全温区精度（－40℃~125℃） | 2.4% | 2.4% | 2.4% |
| 响应时间 | 3ms | 3ms | 3ms |
| 长期稳定性 | 0.25% | 0.25% | 0.25% |
| 工作温度 | －40℃~125℃ | －40℃~125℃ | －40℃~125℃ |
| 存储温度 | －40℃~150℃ | －40℃~150℃ | －40℃~150℃ |
| 过载压力 | 2x | 2x | 2x |
| 爆破压力 | 3x | 3x | 3x |
|
|
|
| MTS-J10 | MTS-J22 | MTS-J23 |
