MTS-J23
集成封装 温度补偿 电源电压5.0V(3.3V可选) 0-5V范围模拟输出可定制 工作温度范围-40至+125℃ 存储温度范围-40至+150℃

【应用】

  • TMAP

  • 摩托车压力传感器

  • 摩托车三合一传感器

  • 气压传感器

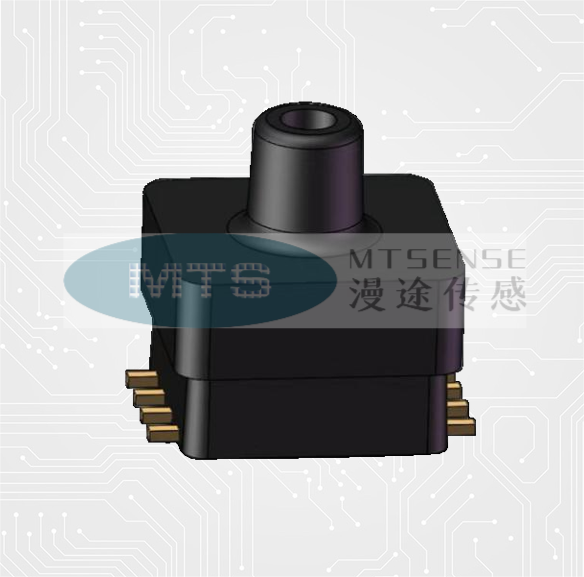

图片2(1)


【性能参数】

特性

标志

最小

典型值

最大

单位

电压电压

VS

4.75

5.0

5.25

Vdc

电源电流

Io


3

mAdc

压力范围(可定制)

POP

15

115

kPa

零点输出(0℃至85℃)@ VS = 5.0伏(可定制)

Voff

0.44

0.500

0.56

Vdc

满量程输出(0℃至85℃)@ VS = 5.0伏(可定制)

VFSO

4.44

4.500

4.56

Vdc

满量程范围(0℃至85℃)@VS = 5.0伏

VFSS

3.88

4.00

4.12

Vdc

精度(0℃至85℃)

±1.2

%VS

精度(-40℃至125℃)

±2.5

%VS

灵敏度

V/P

40

mV/kPa

响应时间

tR

0.6

ms

长期稳定性

0.25

%VFSS

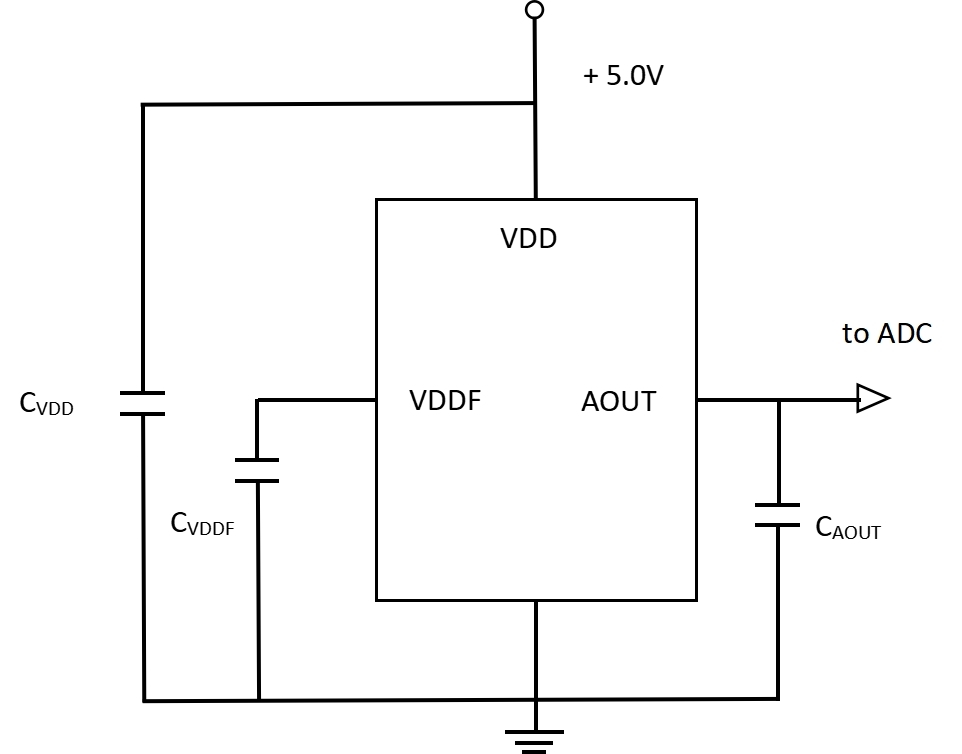

【推荐电路】



【推荐外部元件】

序号

描述

条件

标志

典型值

单位

1

电源旁路电容


CVDD

100

nF

2

模拟输出负载电容


CAOUT

100

nF

3

内置电源滤波电容


CVDDF

100

nF

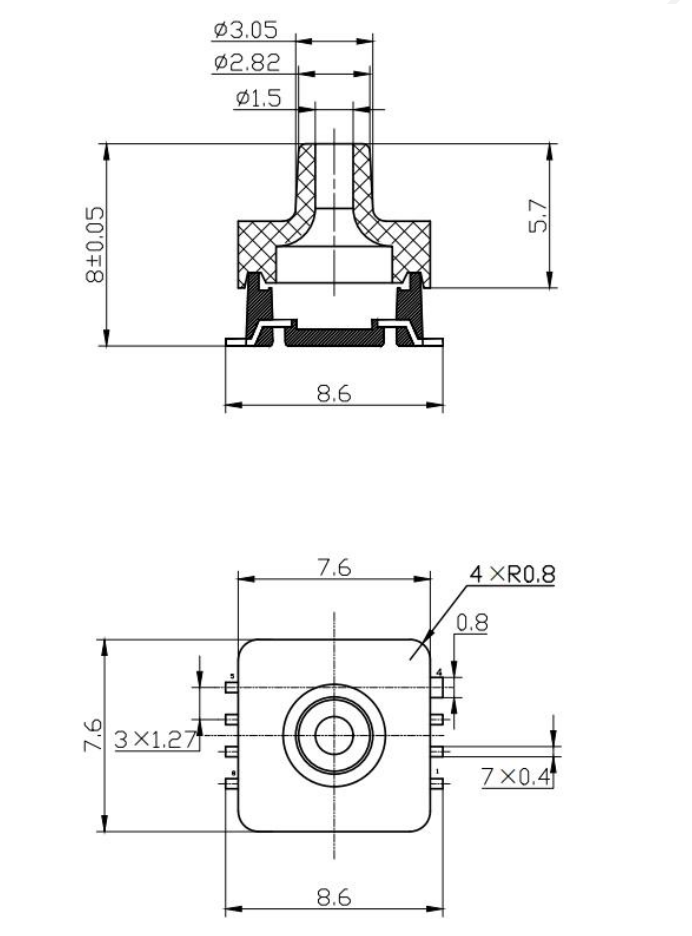

【封装尺寸图】
  单位:mm

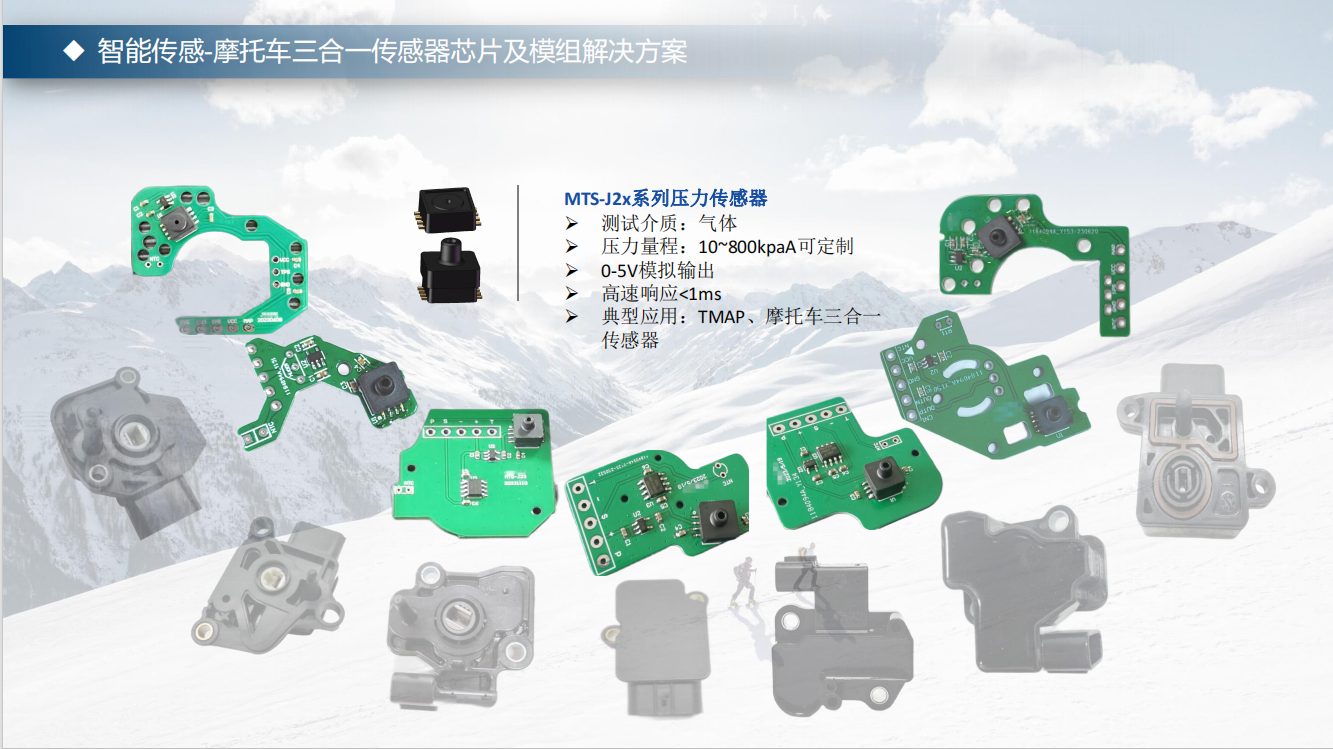

【提供模块方案】
