CHA611 在电池管理系统（BMS）中的应用

         CHA611是一款通过AEC-Q100认证的可编程线性霍尔效应传感器，主要用于高精度电流检测。支持广泛的灵敏度编程范围，具备优异的温度稳定性，并提供多种封装形式，适用于对精度和可靠性要求极高的应用。其低功耗、快速响应和高ESD保护特性，使其成为电动汽车、工业设备和消费电子领域的理想选择。

  一、工作原理

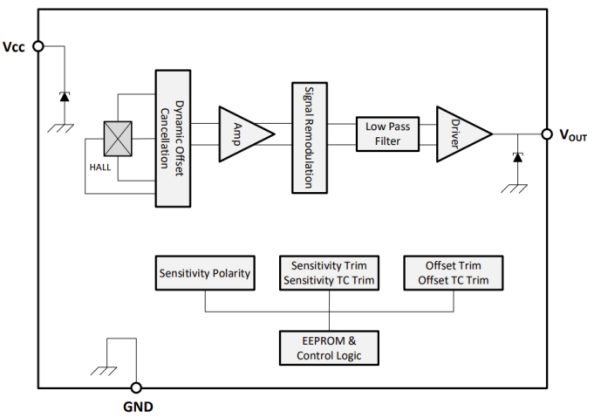

       CHA611通过霍尔效应检测磁场变化，并将其转换为与磁场强度成正比的电压输出。在电池管理系统（BMS）中，通常与磁芯结合使用，用于检测电流产生的磁场，其输出电压与磁场强度成线性关系，灵敏度和静态输出电压均可通过内部EEPROM进行编程优化。通过动态偏移抵消技术和信号再调制，能够在宽温度范围内保持高精度和稳定性。此外，其温度系数（TC）可在生产测试中编程，以进一步优化性能。

 二、产品应用

       在电动汽车的BMS系统中，CHA611广泛应用于电流监测、过流保护和电池状态评估。通过实时监测电池组的充放电电流，帮助BMS精确计算电池的剩余容量（SOC）和健康状态（SOH），从而优化电池的使用寿命和性能。其快速响应时间和宽温度范围确保了在极端工况下的可靠性，例如在快速充电或高功率放电时的电流监测。
三、产品特性

特征

• 高精度可编程性：灵敏度和静态输出电压可通过EEPROM进行精确编程，适应不同的BMS设计需求。

• 宽温度范围：能够在-40℃~150℃的温度范围内保持稳定性能，确保在严苛环境下的可靠性。

• 快速响应：2µs的响应时间使其能够及时捕捉电流变化，适用于高动态范围的电动汽车应用。

• 高ESD保护：8kV HBM静电放电保护，增强系统在恶劣环境中的抗干扰能力。

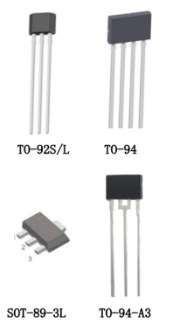

• 多种封装选项：包括TO-92S、TO-94和SOT-89-3L等，便于在不同BMS架构中灵活集成。

• 温度补偿：灵敏度和静态输出电压的温度系数可编程，确保在宽温度范围内的测量精度。

特性参数
