CH481在安全带卡扣中的应用

       CH481是一款高性能霍尔效应传感器,具有高精度、低功耗和快速响应的特点,适用于安全带卡扣的智能检测。支持锁存模式和单极模式,能够精确检测安全带的插拔状态,确保乘客安全。其工作电压范围宽,适合多种汽车电气系统,并通过AEC-Q100认证,确保在-40°C至150°C的宽温度范围内保持性能一致。

一、工作原理

       在安全带卡扣中,CH481通过检测卡扣内部磁铁的磁场变化来判断安全带是否正确插入。当安全带插头插入卡扣时,磁铁靠近CH481,触发其磁场检测功能。在单极模式下,CH481根据磁场强度的变化切换输出状态,从高电平变为低电平,表示安全带已插入。相反,当安全带拔出时,磁场强度减弱,CH481输出状态恢复为高电平。

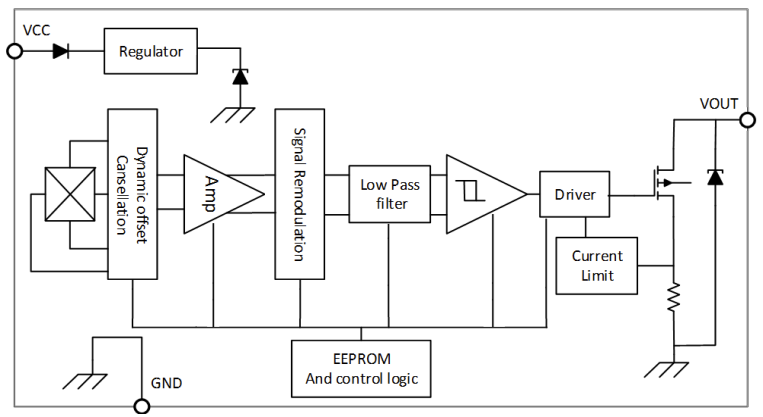

CH481原理框图

二、具体应用

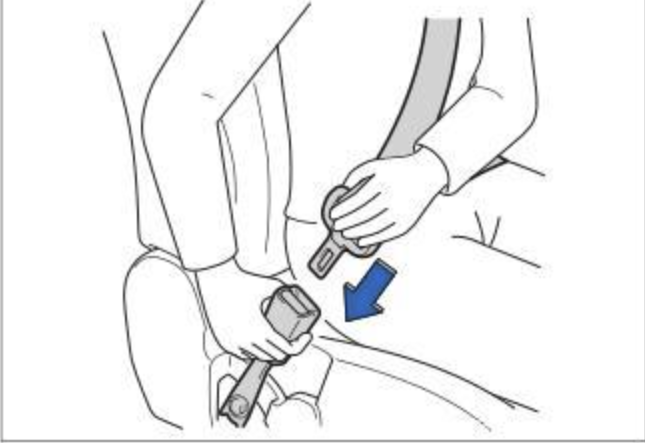

       在安全带卡扣中,CH481实时监测安全带是否正确插入,确保乘客在车辆行驶过程中的安全。当检测到安全带未插入时,及时向驾驶员发出提醒,提高行车安全性。监测安全带卡扣内部的磁铁和传感器状态,提供故障诊断功能,增强系统的可靠性。


三、产品特性

 特征

  • BCD工艺:实现高精度的模拟和数字电路集成,提供良好的性能和可靠性,有助于提高芯片的稳定性和一致性。

  • 内置反向电压保护和过流保护:能够在电源极性接反或电流过大时保护芯片不受损坏,提高了系统的鲁棒性和安全性。

  • 优秀的抗雷击浪涌能力:能够在遭受雷击等浪涌电压时保持稳定工作。

  • 高精度与可靠性:均通过AEC-Q100认证,具备优异的温度稳定性和可靠性,工作温度范围-40℃~150℃。

  • 高ESD保护:具备8kV的HBM放静电保护,确保在恶劣环境下的稳定性。

特性参数

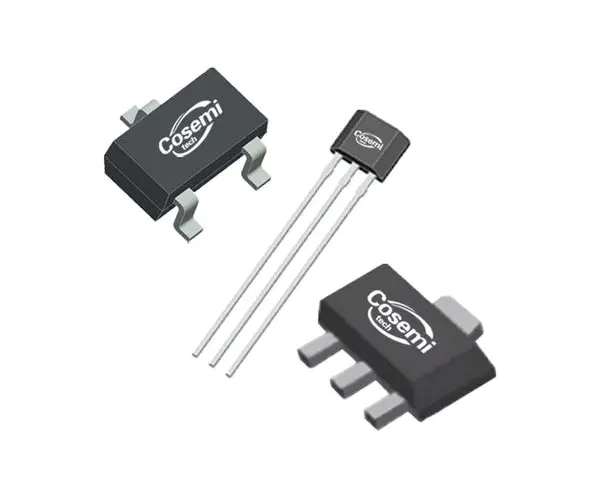

CH481
:可编程

Ø 汽车级/AEC-Q100

Ø 工作电压:2.8V~30V

Ø ESD:8000V

Ø 灵敏度在7~450G可编程

Ø 静态电流:1.6mA

Ø 输出形式:开漏输出

Ø 特殊功能:反向保护、输出限流

Ø 应用:汽车车窗、天窗,座椅电机,接近开关,刹车灯感应器等
