开关霍尔-车用遮阳板
发布时间:

2022-10-03

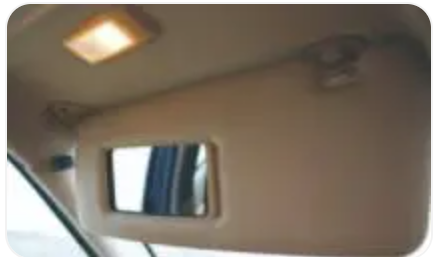

CH912L在遮阳板中的应用

       CH912L是一款高性能霍尔效应传感器,具有高精度、低功耗和快速响应的特点,适用于汽车遮阳板的智能控制。CH912L能够精确检测遮阳板的位置变化,确保遮阳板在各种驾驶条件下的稳定运行。其工作电压范围宽,适合多种汽车电气系统,并通过AEC-Q100认证,确保在-40°C至150°C的宽温度范围内保持性能一致。

一、工作原理

       在汽车遮阳板中,CH912L通过检测遮阳板附近磁场的变化来判断遮阳板的位置。当遮阳板移动时,与遮阳板联动的磁铁会产生磁场变化。CH912L检测到这些变化后,输出相应的电信号,用于控制遮阳板的展开和收起。其内置的动态偏移抵消技术确保了在宽温度范围内的高精度检测,而快速响应特性使得遮阳板能够即时调整,提高驾驶舒适性和安全性。


CH912L原理框图

二、产品应用

       在汽车遮阳板中,CH912L实时监测遮阳板的位置变化,确保遮阳板在展开和收起时的准确到位;通过检测遮阳板的位置,控制遮阳板的自动展开和收起,提高驾驶便利性;监测遮阳板的工作状态,提供故障诊断功能,增强系统的可靠性。


三、产品特性

 特征

  • 内部上拉和下拉:简化了电路设计,减少了外部元件的潜在故障点,提高了系统的稳定性和可靠性。

  • 高灵敏度:典型的Bop值为±33Gs,可以在相对较小的磁场强度下触发输出状态的变化。

  • 高性能:具备快速响应能力,能够及时检测磁场变化并做出反应;能够在-40℃~150℃的宽温度范围内工作,确保在不同气候条件下的可靠性。

  • 可靠性高:通过AEC-Q100认证,能在汽车的恶劣工作环境中长期稳定运行。

特性参数




CH912L:全极性霍尔开关

Ø 汽车级

Ø 工作电压:1.65V~5.25V

Ø 带宽:5KHz

Ø 释放点(Brp):±23G

Ø 操作点(Bop):±33G

Ø 输出形式:推挽输出

Ø ESD:8000V

Ø 静态电流:0.52mA
