CHA611在逆变器中的应用

  CHA611是一款通过AEC-Q100认证的可编程线性霍尔效应传感器,专为高精度电流检测应用设计。支持广泛的灵敏度编程范围,具备优异的温度稳定性,并提供多种封装形式,适用于对精度和可靠性要求极高的应用。其低功耗、快速响应和高ESD保护特性,使其成为电动汽车、工业设备和消费电子领域的理想选择

一、工作原理

 CHA611通过霍尔效应检测磁场变化,并将其转换为与磁场强度成正比的电压输出。在逆变器中,CHA611通常与磁芯结合使用,用于检测电流产生的磁场,其输出电压与磁场强度成线性关系,灵敏度和静态输出电压均可通过内部EEPROM进行编程优化。通过动态偏移抵消技术和信号再调制,CHA611能够在宽温度范围内保持高精度和稳定性。此外,其温度系数(TC)可在生产测试中编程,以进一步优化性能。

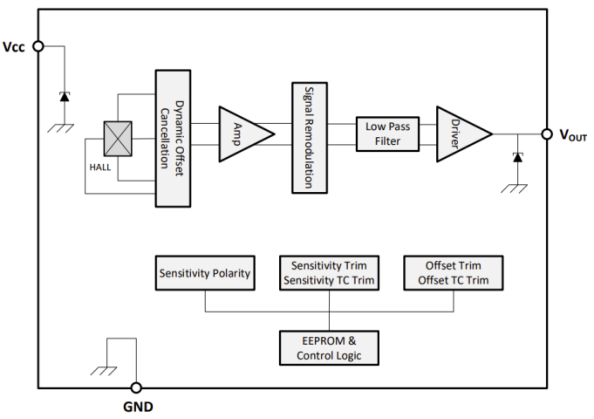

CHA611原理框图


二、产品应用

       在逆变器中,CHA611用于实时监测直流母线电流,确保逆变器输出电流的稳定性和效率。其高精度和快速响应能力使其能够及时检测异常电流,防止过流和短路对逆变器的损害。
三、产品特性

特征

  • 高精度可编程性:灵敏度和静态输出电压可通过EEPROM进行精确编程,适应不同的BMS设计需求。

  • 宽温度范围:能够在-40℃~150℃的温度范围内保持稳定性能,确保在严苛环境下的可靠性。

  • 快速响应:2µs的响应时间使其能够及时捕捉电流变化,适用于高动态范围的电动汽车应用。

  • 高ESD保护:8kV HBM静电放电保护,增强系统在恶劣环境中的抗干扰能力。

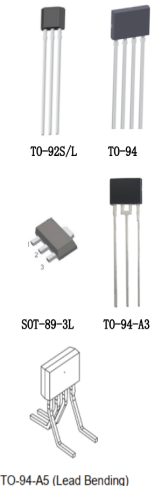

  • 多种封装选项:包括TO-92S、TO-94和SOT-89-3L等,便于在不同BMS架构中灵活集成。

  • 温度补偿:灵敏度和静态输出电压的温度系数可编程,确保在宽温度范围内的测量精度。

特性参数






CHA611:可编程

Ø 汽车级

Ø 工作电压:4.5V~5.5V

Ø 静态电流:7mA

Ø 灵敏度范围:1-24mV/G可编程

Ø 带宽:180KHz

Ø 线性度:1.5%

Ø 精度:2%

Ø 响应时间:2us
