电流传感器-OBC车载电池充电器
发布时间:

2022-10-03

CH701 / CH701W 系列在车载电池充电机中的应用

        CH701和CH701W电流传感器是专为工业、汽车、商业和通信系统中的交流或直流电流检测设计的高性能解决方案。具有强化隔离(3000Vrms和4800Vrms)、低功耗、快速响应时间和高精度等特点,能够适应严苛的汽车环境。通过精确检测电流变化,为车载电池充电机提供实时数据,确保充电过程的安全性和效率。

一、工作原理

CH701CH701W基于霍尔效应原理工作,通过检测电流流经铜导电路径时产生的磁场变化来感知电流。当电流通过导电路径时,产生的磁场被集成的霍尔元件检测到并转换为比例电压。该电压与电流成正比,经过内部低偏移、斩波稳定的霍尔元件处理后输出。传感器的输出电压与供电电压成比例,确保在不同的工作条件下提供稳定的信号,其内部导电路径的电阻极低,降低了功率损耗,同时实现了电气隔离,确保高侧电流检测应用的安全性。

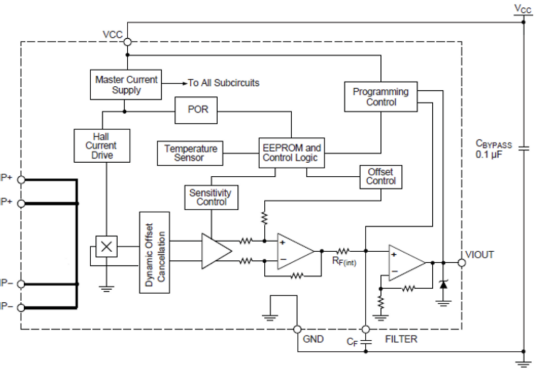

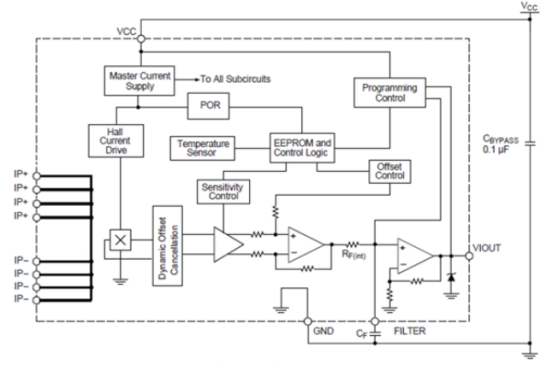

CH701原理框图CH701W原理框图

 二、产品应用

        CH701CH701W能够实时监测车载电池充电机的输入和输出电流,为控制系统提供精确数据,确保充电过程的安全性和效率;通过精确检测电流变化,传感器能够在过流情况下迅速触发保护机制,防止电池和充电机受损;传感器提供电流数据可帮助优化电池充电策略,延长电池寿命,提高充电效率。
三、产品特性

特征

  • 强化隔离:CH701提供3000Vrms隔离,CH701W提供4800Vrms隔离,确保高安全性。

  • 高精度与高可靠性:总输出误差典型值为±0.8%,通过AEC-Q100认证,确保在汽车环境中的长期可靠性。

  • 快速响应:响应时间为4us,带宽为120kHz,确保快速检测电流变化。

  • 低功耗:供电电流典型值10mA。

  • 宽温度适应性:能够在-40°C至150°C的宽温度范围内稳定工作,适应各种极端环境条件。

  • 抗电磁干扰:符合汽车级电磁兼容性标准,确保在复杂的电磁环境中稳定工作。

  • 灵活的供电电压:支持3.3V和5V单电源供电,适应不同的系统设计需求。

特性参数







CH701:贴片式

Ø 工业级

Ø 工作电压:3.3V~5V

Ø 绝缘耐压:3000Vrms

Ø 电流范围:±5A、±10A、±20A、±30A、±40A、±50A

Ø 带宽:120KHz

Ø 响应时间:4us

Ø 灵敏度误差:±1.5% ~±2.5%










CH701W:贴片式

Ø 工业级

Ø 工作电压:3.3V~5V

Ø 绝缘耐压:4800Vrms

Ø 电流范围:±5A、±10A、±20A、±30A、±40A、±50A、±60A、±70A

Ø 带宽:120KHz

Ø 响应时间:4us

Ø 灵敏度误差:±1.5%
