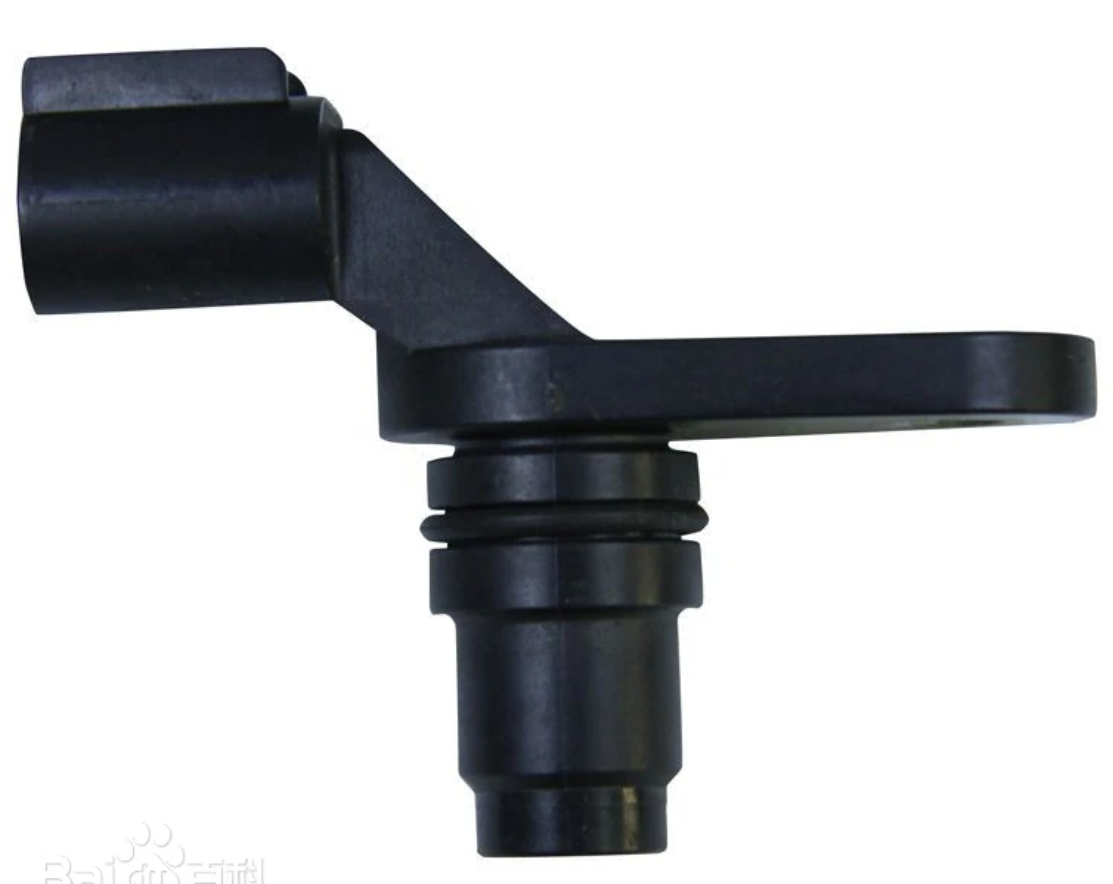

CH502E在凸轮轴中的应用

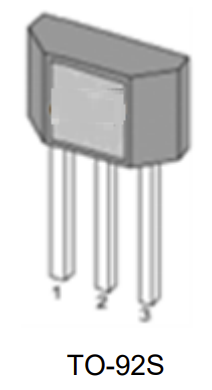

       CH502E是一款专为汽车凸轮轴设计的高性能霍尔效应齿轮传感器。它具备零速检测能力、对方向不敏感、高频操作能力、短路保护、自调整磁范围以及片上10位A/D转换器等特点。能够在宽气隙范围内实现高精度的速度、位置和方向检测,为发动机管理系统提供实时数据,确保发动机的高效运行和精确控制。

一、工作原理
       CH502E基于霍尔效应原理工作,通过检测齿轮旋转时引起的磁通密度变化来感知凸轮轴的运动。当凸轮轴上的齿轮旋转时,齿轮齿经过传感器,引起磁场强度的周期性变化,CH502E内部的霍尔效应板检测到这些变化,并将其转换为电信号,10位A/D转换器将模拟信号转换为数字信号,经过内部逻辑处理后,通过开漏输出引脚提供精确的速度和方向信息。该传感器具有自校准功能,能够自动调整内部增益,以适应不同的气隙变化,确保在各种工况下都能提供稳定的输出。


CH502E原理框图

 二、产品应用

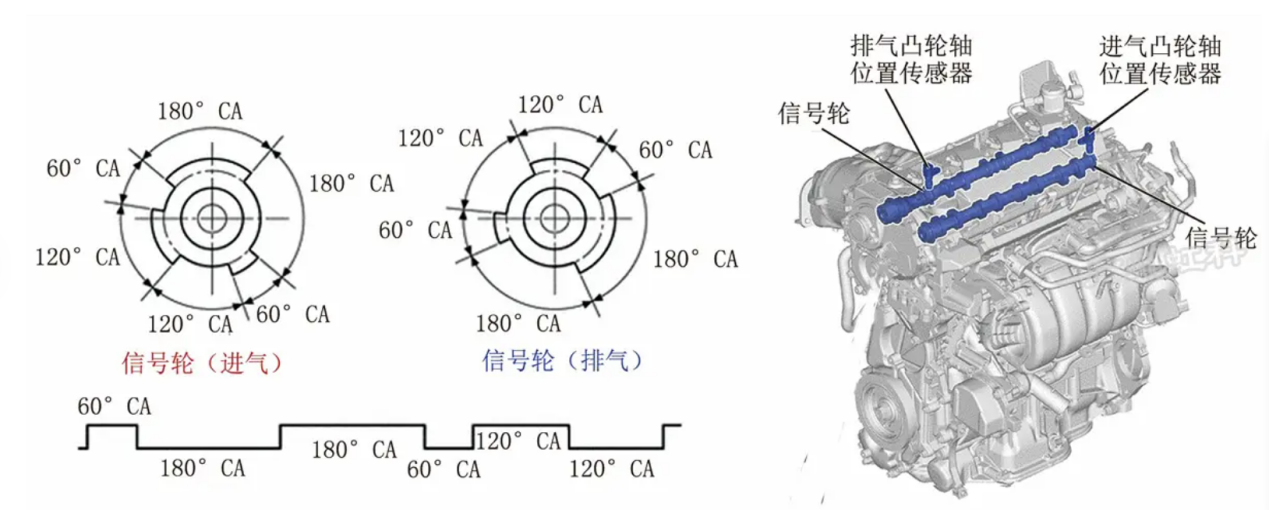

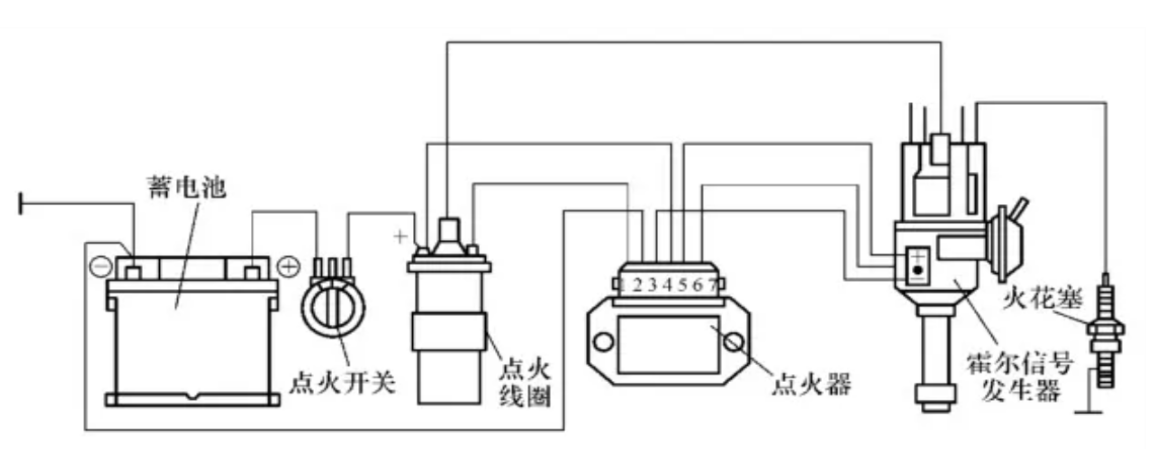

CH502E能够实时监测凸轮轴的旋转速度和位置,为发动机管理系统提供精确的数据,帮助优化燃油喷射和点火时机。通过精确检测凸轮轴的位置变化,CH502E助力发动机实现精确的正时控制,提高燃烧效率,减少排放。


 三、产品特性
特征

  • 零速检测能力:能够在凸轮轴静止时提供稳定的输出信号,确保发动机在启动和低速运行时的精确控制。

  • 高精度与可靠性:通过AEC-Q100认证,确保在汽车环境中的长期可靠性。10位A/D转换器和自校准算法提供了高精度的信号转换,确保输出信号的准确性。

  • 出色的EMC性能:符合汽车级电磁兼容性标准,确保在复杂的电磁环境中稳定工作,减少信号干扰。

  • 自调整磁范围:自动适应不同的气隙变化,减少了对机械安装精度的依赖,简化了装配过程,提高了系统的鲁棒性。

特性参数




CH502E:电压输出型

Ø 工作电压:3V~24V

Ø ESD:6000V

Ø 带宽:15KHz

Ø 回差:2.5mT~5mT

Ø 背磁范围:-30mT~400mT

Ø 输出协议:标准
