开关霍尔-汽车水阀
发布时间:

2022-08-05

CH481、CHA442P/PN在汽车水阀中的应用

CH481CHA442P/PN是两款高性能霍尔效应传感器,广泛应用于汽车水阀的智能控制。CH481支持锁存模式和单极模式,提供灵活的输出配置,适合精确的水阀位置检测。CHA442P/PN作为开关型霍尔传感器,以其低功耗和快速响应特性,适用于水阀的开启和关闭检测。两者均通过AEC-Q100认证,具备优异的温度稳定性和可靠性,确保在汽车水阀中的长期稳定运行。

一、工作原理

       在汽车水阀中,CH481CHA442P/PN通过检测磁场变化来实现不同的功能。CH481在锁存模式下,能够持续检测磁场方向并输出相应的高低电平,适用于水阀位置的精确检测;在单极模式下,CH481根据磁场强度的变化切换输出状态,适用于水阀的开启和关闭检测。CHA442P/PN则通过检测磁场强度来判断水阀是否被正确开启或关闭。



CH481原理框图CHA442P/PN原理框图

二、产品应用

       在汽车水阀中,CH481通过检测水阀中的磁场变化,实时监测水阀的开启和关闭状态,确保水阀的精确控制;CHA442P/PN检测水阀控制部件的磁场变化,实现对水阀的精确开启和关闭控制。

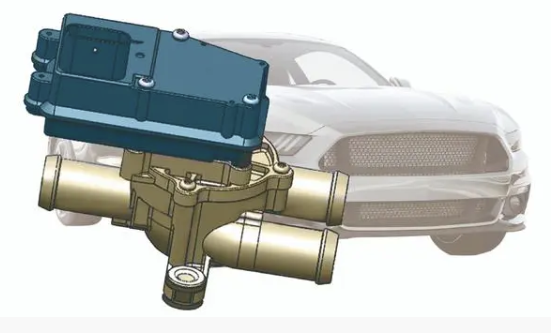

 汽车水阀图片1

三、产品特性

 特征

  • BCD工艺:实现高精度的模拟和数字电路集成,提供良好的性能和可靠性,有助于提高芯片的稳定性和一致性。

  • 内置反向电压保护和过流保护:能够在电源极性接反或电流过大时保护芯片不受损坏,提高了系统的鲁棒性和安全性。

  • 优秀的抗雷击浪涌能力:能够在遭受雷击等浪涌电压时保持稳定工作。

  • 高精度与可靠性:均通过AEC-Q100认证,具备优异的温度稳定性和可靠性,工作温度范围-40°C至150°C。

  • 高ESD保护:具备8kV HBM ESD保护,确保在恶劣环境下的稳定性。






 CH481:可编程

    Ø 汽车级/AEC-Q100

    Ø 工作电压:2.8V~30V

    Ø ESD:8000V

    Ø 灵敏度在7~450G可编程

    Ø 静态电流:1.6mA

    Ø 输出形式:开漏输出

    Ø 特殊功能:反向保护、输出限流

    Ø 应用:汽车车窗、天窗,座椅电机,接近开关,刹车灯感应器等

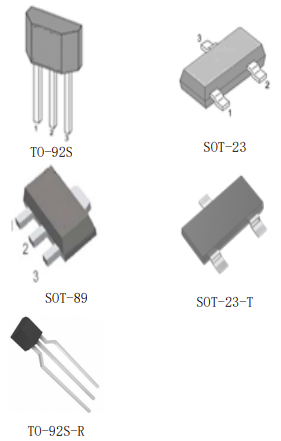

图片3  CHA442P/PN:锁存型

    Ø 汽车级/AEC-Q100

    Ø 工作电压:2.5V~22V

    Ø 释放点(Brp):±30G,操作点(Bop):∓30G

    Ø 静态电流:1.6mA

    Ø ESD:8000V

    Ø 输出形式:开漏输出

    Ø 特殊功能:反向保护、输出限流、内置上拉电阻
