CHA601
180kHz带宽 固定灵敏度1.5mV/G 全温区灵敏度误差±2%
描述:
CH601系列是高灵敏度、高性价比的线性霍尔IC产品,采用了双极技术。该系列静态输出电压为电源电压的50%。CH601提供高精度和温度补偿,工作温度范围为-40至+150℃,工作电压范围为3.0~15V,适用于家用电器、工业和汽车环境。
技术规格:

产品类型:

固定灵敏度

工作电压:

3V~15V

灵敏度范围:

1.5mV/G

线性度:

2%

带宽:

180KHz

等级:

工业级

封装:

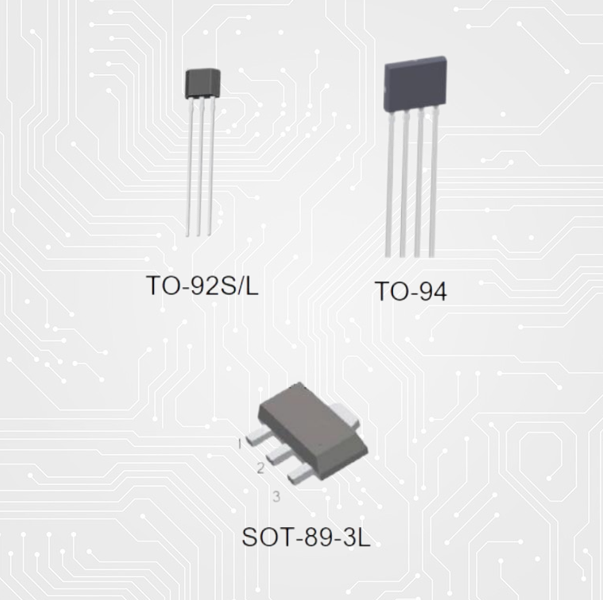

TO-92S, SOT-23, SOT-89

静态电流:

4mA

工作温度:

-40℃~150℃



线性位置检测通过线性霍尔IC实现。线性霍尔IC的输出电压与穿过其本身的磁场强度成正比,在静态(无磁场)时,静态输出电压等于工作电压的一半,根据磁场特性和强度其输出电压上升或下降。通过磁场强度的变化可以得知相应位置数据的改变,输出电压与感应到的磁场极性和强度的关系固定。

特点

  • 汽车级设计,AEC-Q100认证;

  • 带EEPROM,支持客户现场编程;

  • 掉地保护和安全模式设计;

  • 3.5mA低电流消耗@5V电源;

  • 单下沉电流或电流源输出 ;

  • 线性输出的电路设计灵活性 ;

  • 高精度的轨到轨操作提供更多可用的信号;

  • 响应应或正或负的磁场。
