压力传感器-制氧机
发布时间:

2022-10-24

MTS-H10、MTS-H20在制氧机中的应用

MTS-H10、MTS-H20是漫途推出的高性能压力传感器模组,主要应用于制氧机、止血仪、监护仪等医疗设备压力监测以及其他气体压力监测,通过ASIC集成温度补偿电路和放大电路,拥有定制化输出能力,能够提供精准的压力监测和控制。
一、工作原理
       MTS-H10、MTS-H20是基于MEMES硅压阻式传感器技术,硅压阻式压力传感器由硅膜片和位于膜片上的压敏电阻组成。当外界压力作用于硅膜片时,膜片产生变形,从而使膜片上的压敏电阻受到应力。根据压阻效应,压敏电阻的阻值会发生相应变化。通过将这些压敏电阻组成惠斯通电桥电路,可以将电阻的变化转化为电压信号输出。这样,通过测量输出电压的大小,就可以间接测量出作用在传感器上的压力大小。


二、产品应用
       MTS-H10和MTS-H20能精确测量制氧机中的氧气压力,确保氧气输出的稳定性和准确性。实时监测氧气发生器和储气罐中的压力,控制单元根据压力信号调整氧气流量和压力,确保患者获得足够的氧气支持。这种精确的压力控制可以显著提高制氧机的性能和可靠性,同时减少因压力波动导致的设备故障。


三、产品特性

  • 集成封装:紧凑的设计便于安装和集成。

  • 温度补偿:通过ASIC集成温度补偿电路,确保在-40至+125℃工作温度范围内提供高精度压力测量。

  • 模拟输出可定制:0-5V范围的模拟输出信号可以根据具体应用需求进行定制,方便客户对标各种气体压力传感器的特性曲线。

  • 宽温度工作范围:工作温度范围为-40至+125℃,存储温度范围为-40至+150℃,能够适应各种极端环境条件。


MTS-H10MTS-H20
电源电压5V5V
电源电流3mA3mA
压力范围
0~200KPa-100~200KPa
常温区精度(0℃~85℃)2.5%
1.5%
全温区精度(-40℃~125℃)3.5%2.5%
响应时间1.5ms1.5ms
长期稳定性0.25%0.25%
工作温度-40℃~125℃-40℃~125℃
存储温度-40℃~150℃-40℃~150℃
过载压力2x2x
爆破压力3x3x

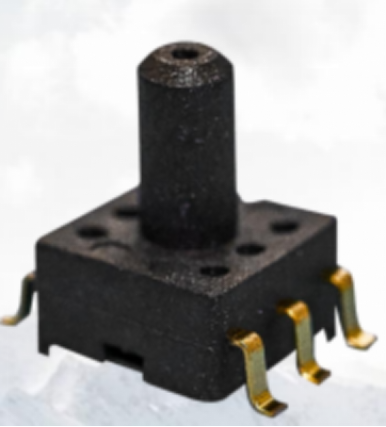

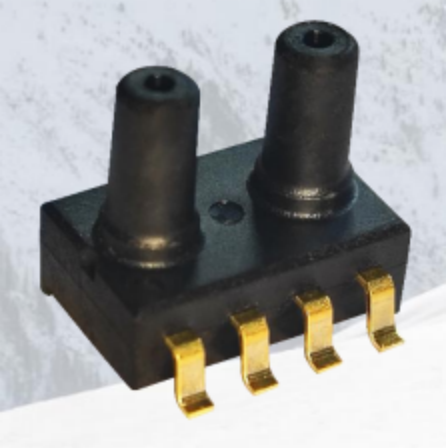

MTS-H10MTS-H20
