CH605在云台中的应用

CH605是一款高性能的线性霍尔效应传感器，具有比率输出特性，能够在宽温度范围内稳定工作。其低功耗、高灵敏度和高精度特性使其成为云台的理想选择。CH605能够精确检测磁场变化，并将其转换为电压信号，为设备提供高精度的位置，确保设备的稳定性和可靠性。
一、工作原理
       CH605基于霍尔效应原理工作，当磁场作用于传感器时，内部的四霍尔感应元件会产生与磁场强度成正比的电压信号，该信号经过放大和温度补偿处理后，输出与磁场强度成比例的电压信号。

二、产品应用
       在云台中，CH605通过检测云台内部磁铁的位置变化，提供高精度的角度反馈，确保云台的稳定性和精确控制；能检测云台的微小振动，帮助优化电机控制，提升拍摄稳定性。
三、产品特性

• 低功耗：5V供电时功耗仅为4mA，适用于电池供电设备。

• 宽温度范围：工作温度范围为-40℃~150℃，适用于各种极端环境。

• 高线性度：输出信号线性度高，线性度2%。

• 抗干扰能力强：四霍尔感应元件设计减少了机械和热应力的影响，提高了测量精度。

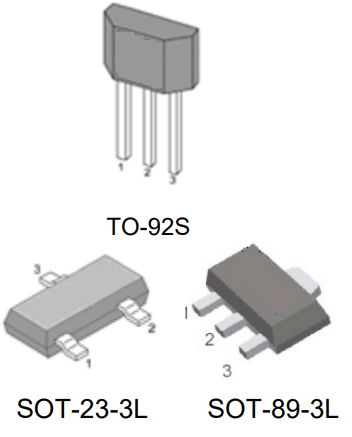

• 多种封装：提供TO-92S、SOT-89-3L和SOT-23-3L等多种封装形式，满足不同设计需求。

CH605：固定灵敏度

Ø 工作电压：3V~15V

Ø 灵敏度：5mV/G

Ø 线性度：2%

Ø 带宽：180KHz

Ø 静态电流：4mA
