CH421、CH441P/PN在空调风机上的应用

 CH421和CH441P/PN是两款高性能锁存型霍尔效应传感器,专为需要精确磁场检测和可靠控制的应用设计,在空调风机中发挥着至关重要的作用,能够提供稳定的信号输出,确保风机电机的高效运行和精确控制。CH421和CH441P/PN凭借其卓越的磁性参数、低功耗特性和宽工作电压范围,成为空调风机中理想的电机换相和位置检测解决方案。
一、工作原理
       CH421和CH441P/PN通过内置的霍尔效应传感器检测磁场变化,并将其转换为电信号输出。当外部磁场强度超过其磁性工作点(Bop)时,传感器输出信号激活;当磁场强度低于磁性释放点(Brp)时,输出信号关闭。这种磁滞特性(BHYST)确保了信号的稳定性和抗干扰能力。在空调风机中,CH421和CH441P/PN通常用于检测电机转子的位置或速度,通过精确控制电机的换相来实现高效运行。

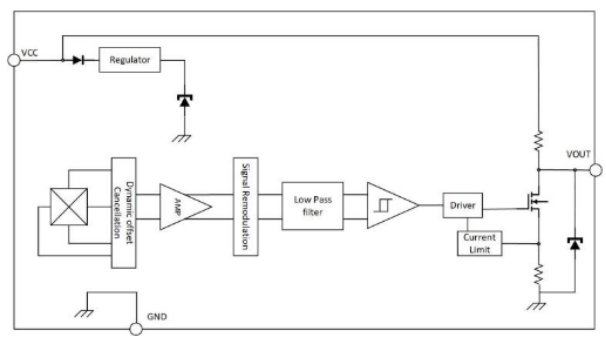

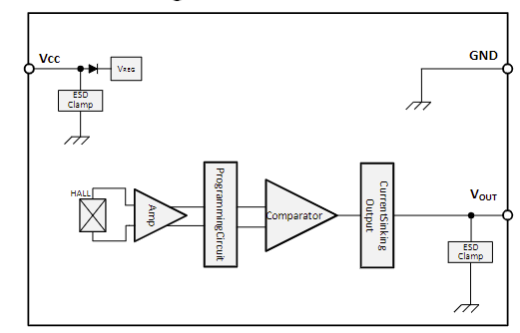

CH421原理框图CH441P/PN原理框图

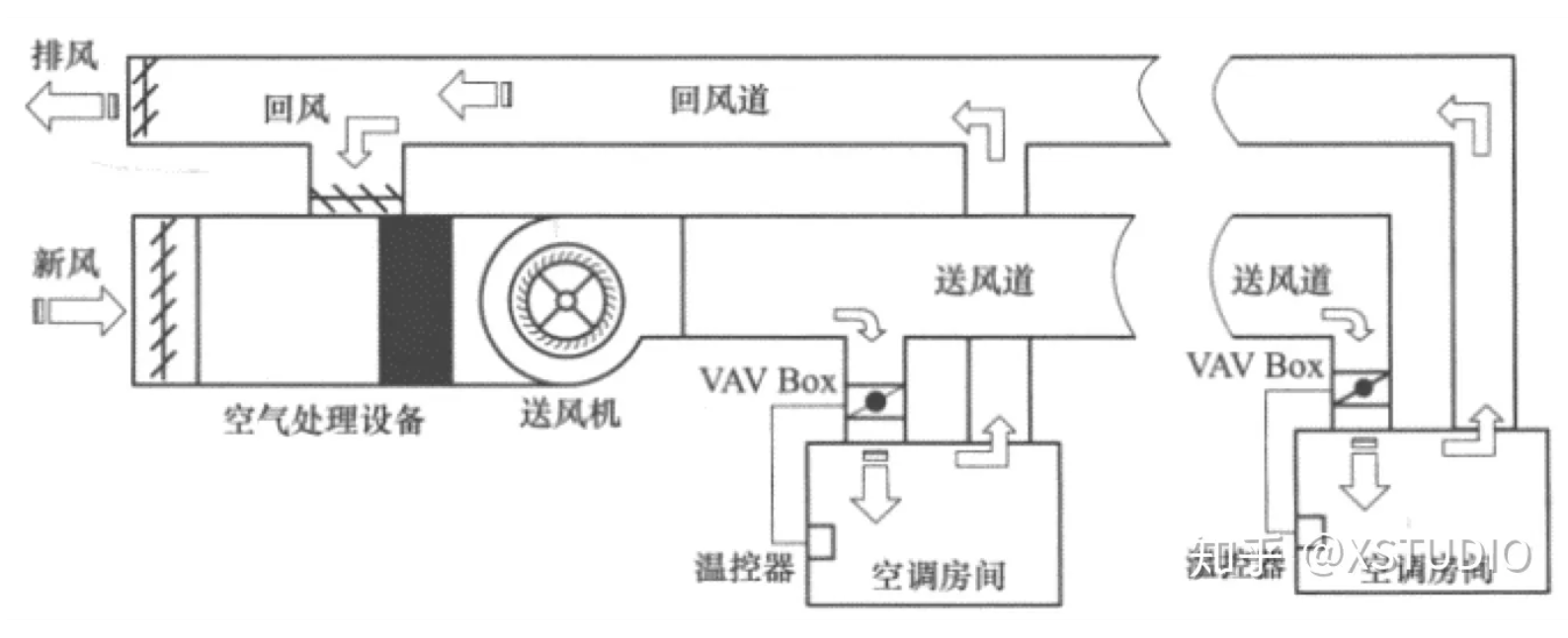

二、产品应用

       CH421和CH441P/PN广泛应用于空调风机的多种场景,包括无刷直流电机(BLDC)的换相控制、风机的开关控制以及位置检测。在无刷电机中,CH421和CH441P/PN通过检测转子的磁场变化,为控制器提供换相信号,确保电机平稳运行并提高效率。此外,它们还可用于空调风机的开关设计,通过检测磁场变化实现非接触式开关功能,提升设备的耐用性和安全性。

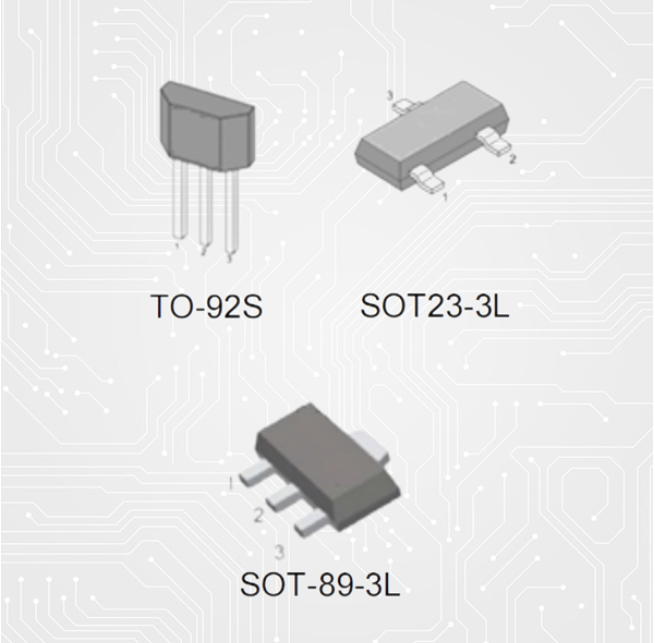

三、产品特性

  • 高灵敏度和宽磁性范围:CH421的磁性工作点(Bop)和释放点(Brp)范围分别为10至90Gs和-90至-10Gs,而CH44XP/PN提供多种灵敏度选项,适用于多种磁场强度的检测需求。

  • 宽工作电压范围:CH421支持3.3V~30V范围电压,CH441P/PN支持2.5V~22V,适应不同设备的电源需求。

  • 宽工作温度范围:能够在-40°C至150°C的温度范围内稳定工作,适应空调风机的严苛工作环境。

  • 内置上拉电阻:CH441P/PN内置10KΩ上拉电阻,简化电路设计,减少外部元件需求。




CH421CH441P/PN
工作电压
3.3V~30V
2.5V~22V
输出形式
集电极开路输出
开漏输出
静态电流
3.5mA
1.6mA
带宽
100KHz
30KHz
ESD
4000V
8000V
释放点
-45Gs
±15Gs
操作点
45Gs-/+15Gs
特殊功能
反向保护
反向保护、输出限流、内置上拉电阻
