电流传感器-光伏逆变器
发布时间:

2022-10-08

CH704、CH701W在光伏逆变器中的应用

CH701W和CH704是两款高性能霍尔电流传感器IC,专为工业、汽车、商业和通信系统中的电流检测应用设计。CH701W提供4800 VRMS的强化隔离性能,支持±5A~±70A的电流检测,而CH704则支持高达±200A的电流检测,同样具备4800 VRMS的隔离性能。两者均采用小型化封装(CH701W为SOIC-16,CH704为5-PIN CFF),具有高精度、低功耗和快速响应时间(CH701W为4 µs,CH704小于2 µs)。这些特性使它们在光伏逆变器中能够提供可靠的电流检测解决方案,确保系统高效、稳定运行。
一、工作原理
       在光伏逆变器中,CH701W和CH704通过内置铜导体路径检测电流,并利用霍尔效应将电流转换为与电流成比例的电压输出。当电流流经主导体路径时,会在路径周围产生磁场,该磁场被集成的霍尔传感器检测到,并通过低偏移、稳定的放大电路转换为电压信号。



CH701W原理框图CH704原理框图

二、产品应用
       在光伏逆变器中,CH701W和CH704通过实时监测光伏电池的输出电流,优化逆变器的输入功率,确保光伏系统在不同光照条件下始终运行在最大功率点;快速检测逆变器输出电流的异常变化,及时触发保护机制,防止逆变器因过流而损坏。
三、产品特性

  • 强化隔离:提供4800Vrms隔离,确保高安全性。

  • 高精度与高可靠性:CH701W总输出误差典型值为±0.8%,CH704总输出误差典型值为±1.5%,通过AEC-Q100认证,确保在汽车环境中的长期可靠性。

  • 快速响应:确保快速检测电流变化。

  • 低功耗:CH701W供电电流典型值10mA,CH704供电电流典型值7mA。

  • 宽温度适应性:能够在-40°C至150°C的宽温度范围内稳定工作,适应各种极端环境条件。

  • 抗电磁干扰:符合汽车级电磁兼容性标准,确保在复杂的电磁环境中稳定工作。

  • 灵活的供电电压:支持3.3V、4.5、5V单电源供电,适应不同的系统设计需求。




CH704 :直插单芯片

Ø 工业级

Ø 工作电压:5V

Ø 绝缘耐压:4800Vrms

Ø 电流范围:±50A、±100A、±150A、±200A

Ø 带宽:120KHz

Ø 响应时间:<2us

Ø 灵敏误差:±1%

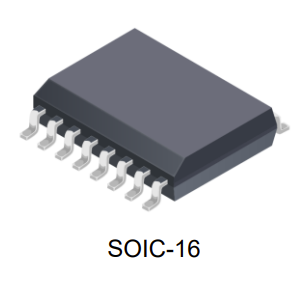

CH701W:贴片式

Ø 工业级

Ø 工作电压:3.3V~5V

Ø 绝缘耐压:4800Vrms

Ø 电流范围:±5A、±10A、±20A、±30A、±40A、±50A、±60A、±70A

Ø 带宽:120KHz

Ø 响应时间:4us

Ø 灵敏度误差:±1.5%
