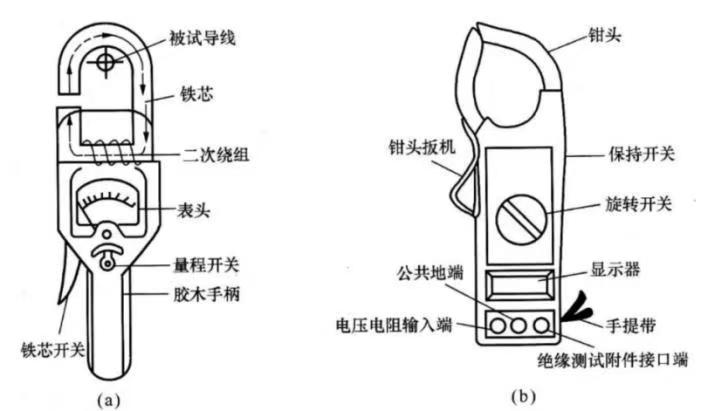

钳形电流表又叫钳表,是一种用于测量正在运行的电气线路电流大小的仪表,在测量电流时,通常需将被测电路断开,才能使电流表或互感器的一次侧串联到电路中去;而使用钳形电流表测量电流时,可以在不断开电路的情况下进行。钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁芯在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁芯张开的缺口,当放开扳手后铁芯闭合。
钳形电流表是一种无需断开电路即可测量电流的仪器。它通常采用分割式铁芯和霍尔元件的组合。当被测电流通过传感器时,会在铁芯中产生磁场,这个磁场作用于霍尔元件,产生霍尔电压。通过测量霍尔电压的大小,可以推算出被测电流的大小。
霍尔传感器作为钳形电流表的核心元件,能够精确地测量电流的大小。当被测电流通过钳形电流表的传感器时,会在铁芯中产生磁场,这个磁场作用于霍尔元件,产生霍尔电压。通过测量霍尔电压的大小,可以推算出被测电流的大小。
在实际应用中,霍尔传感器钳形电流表可以测量交流电流和直流电流。对于交流电流的测量,霍尔传感器钳形电流表可以测量正弦波、方波、三角波等各种波形的电流,并具有较高的测量精度和稳定性。对于直流电流的测量,霍尔传感器钳形电流表同样具有较高的测量精度和稳定性,且不受电流方向的影响。
意瑞CHI612 可编程线性霍尔芯片,支持 5V 单电源供电。120 kHz带宽,< 3us 响应时间,0.8 – 24 mV/G 可编程,全温-40到150度范围内可实现 2% 精度。芯片出厂前完成静态(零电流)输出电压的校准。
CHI612:可编程
Ø 工业级
Ø 工作电压:4.5V~5.5V
Ø 静态电流:7mA
Ø 灵敏度范围:1-24mV/G可编程
Ø 带宽:180KHz
Ø 精度:2%
Ø 响应时间:2us
CHI612 凭借其高精度、低功耗、宽工作电压范围、高灵敏度、耐高压和宽温度范围等优势,非常适合应用于需要高精度位置检测、速度检测和电流检测的场合。
