MTS-K2系列在机油压力和汽车空调压力中的应用

 MTS-K20是一款高性能陶瓷压容传感器模组；MTS-K21、MTS-K22是一款高精度高电压陶瓷压阻式传感器模组，集成24位DSP信号处理器、16位数模转换器、温度传感器、放大器等，实现放大、校准、温度补偿功能和非线性补偿功能。主要应用于汽车机油压力和空调压力，能实时监测压力变化，为汽车电子控制单元（ECU或ACCU）提供可靠的电信号，确保系统在安全范围内运行。

一、工作原理
        MTS-K20基于陶瓷压容传感器技术，当外部压力作用于传感器时，陶瓷材料会发生微小形变，导致两个金属极板之间距离发生变化。电容值与极板间距成反比，压力作用导致陶瓷材料形变，从而改变极板间距，进而改变电容值，通过测量电容值变化来监测压力。

         MTS-K21、MTS-K22基于陶瓷材料的压阻效应，主要是由瓷环、陶瓷膜片、陶瓷盖板、惠斯通电桥四部分组成。当压力为零时，惠斯通电桥处于平衡状态，输出端电压为零；当压力直接作用于陶瓷膜片上，膜片会产生微小形变，材料在机械应力作用下电阻率发生变化，导致电桥四个电阻阻值发生变化，惠斯通电桥处于不平衡状态，从而产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。通过测量输出电压值可间接监测压力大小。

二、产品应用

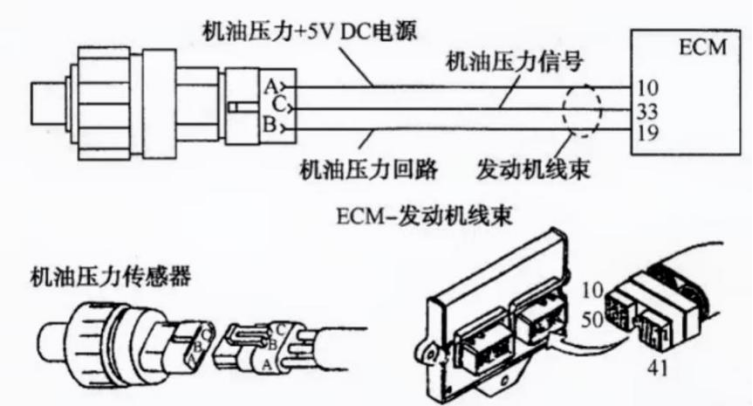

     MTS-K20、MTS-K21、MTS-K22能够实时监测机油压力，并将压力信号转换为电信号发送给发动机控制单元（ECU），ECU根据信号判断发动机润滑系统健康状态，防止因油压过低或过高导致发动机损坏；当机油压力过低时，传感器会触发报警灯点亮，提醒驾驶员及时检查。

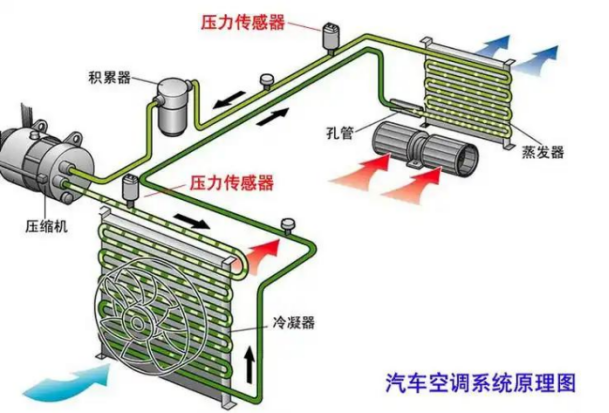

 还能够实时监测空调系统高压侧（冷凝器压力）和低压侧（蒸发器压力），确保制冷剂压力在安全范围内（通常高压侧为1000-2500KPa，低压侧为100-500KPa）。当压力超出设定阈值时，ACCU（空调控制单元）会触发报警或采取保护措施（如关闭压缩机），防止系统损坏。

三、产品特性

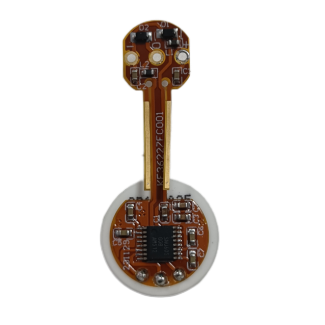

K20特征

• 宽压力范围：支持0~3500KPa压力范围，可覆盖从低机油压力（如怠速时）到高机油压力（如高速运转时）监测需求。

• 模拟输出可定制：0-5V范围模拟输出信号可以根据具体应用需求进行定制，方便客户对标各种气体压力传感器的特性曲线。

• 宽温度适应性：工作温度范围为-40℃至125℃，存储温度范围为-40℃至150℃，确保在极端环境下的可靠性。

• 集成封装设计：紧凑的封装结构便于安装，同时内置温度补偿电路，减少外部电路设计复杂性。

• 灵活性与定制化：支持压力范围、0-5V模拟输出信号定制。

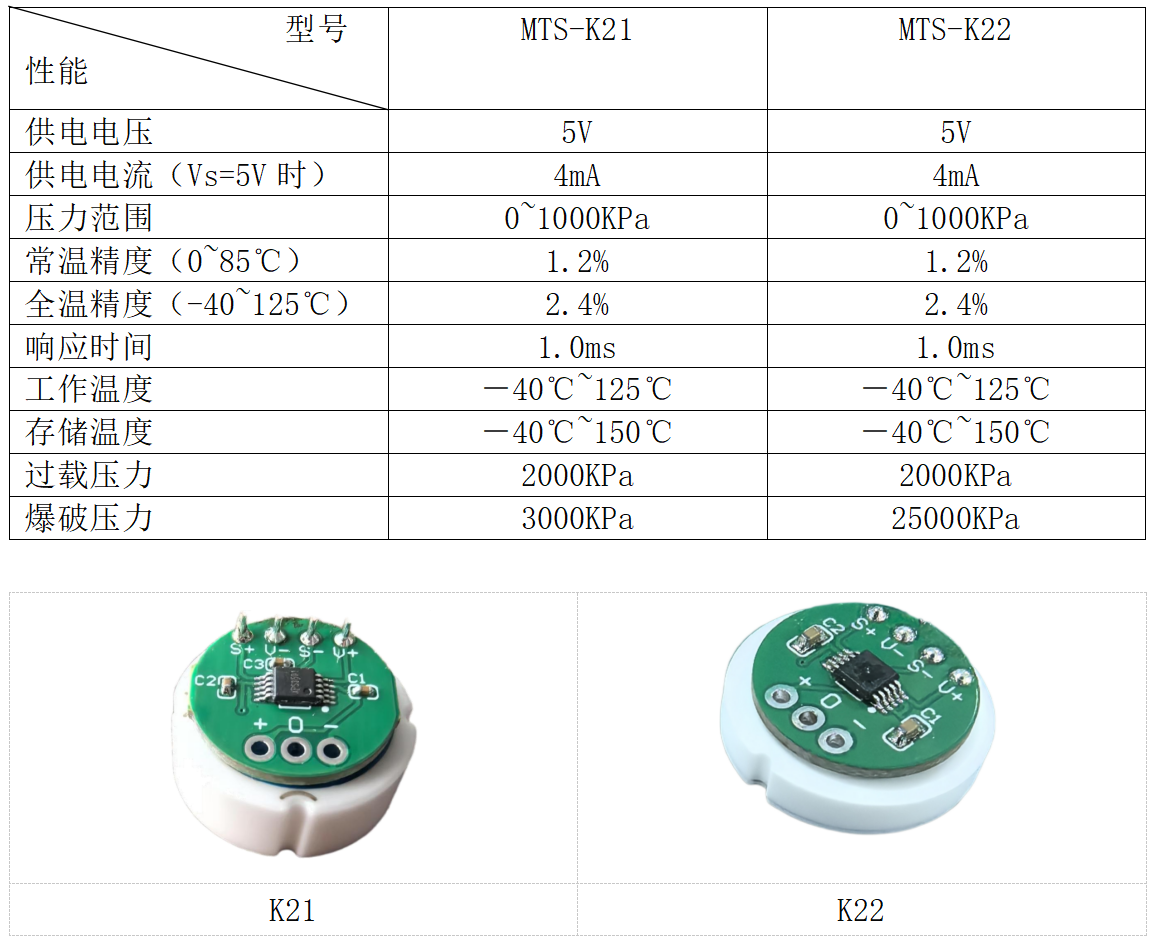

K21、K22特征

•        K21凹膜结构，K22平膜结构

•        0-3500Kpa压力范围可定制

•        电源电压5.0V

•        最大耐压36V

•        0-5V范围模拟输出可定制


•        工作温度-40℃~125℃


•        存储温度-40℃~150℃
