座椅电机中的霍尔开关主要用于检测电机位置和状态，从而实现对座椅位置精确控制和监测。霍尔开关通过检测磁场变化来识别电机转子位置，进而提供反馈信号给控制系统。
一、工作原理
当电流通过置于磁场中的导体时，会在垂直于电流和磁场的方向上产生电势差（霍尔电压）。这一效应被巧妙地应用于开关控制中，通过检测磁场的变化来控制电路的通断。

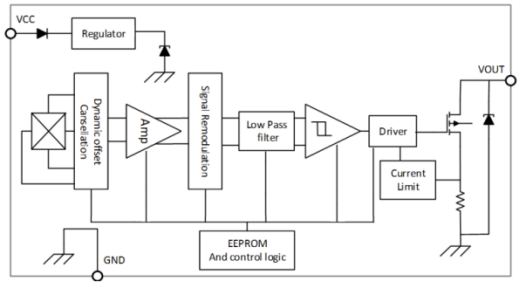

霍尔开关通常由霍尔元件、放大器、施密特触发器和稳压器等部分组成。霍尔元件是传感器的核心，它能够感知磁场并产生霍尔电压。放大器用于放大微弱的霍尔电压信号，施密特触发器则用于将模拟信号转换为数字信号，以便于后续电路处理。
当有磁场靠近霍尔开关时，霍尔元件会产生电压，这个电压经过放大器和施密特触发器处理后，输出相应的电信号。通过检测磁场的变化，就可以判断出开关的状态。
工作原理图
二、具体应用

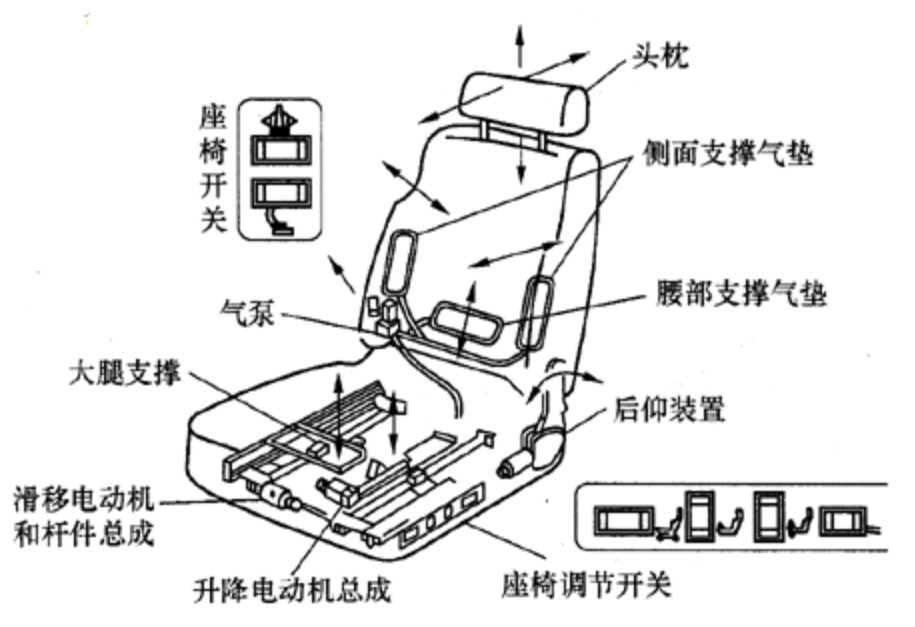

汽车座椅主要由霍尔开关、电机驱动电路、内部电机、座椅调节器和单片机组成。该霍尔开关可以测量电机的外特殊轴，并将脉冲信号传送给单片机。单片机采集信号，存储和计算当前位置数据。
1、位置检测：
l 前后调整：座椅前后移动时，电机转子位置变化会被霍尔开关检测到。控制系统根据这些位置信息调整电机驱动信号，确保座椅精确移动到所需位置。
l 上下调整：座椅上下移动时，电机转子位置变化同样会被霍尔开关检测到。控制系统根据这些位置信息调整电机驱动信号，确保座椅精确移动到所需高度。
l 倾斜调整：座椅倾斜角度调整时，电机转子位置变化也会被霍尔开关检测到。控制系统根据这些位置信息调整电机驱动信号，确保座椅精确调整到所需倾斜角度。
2、状态检测：
l 转速监测：通过检测霍尔开关脉冲频率，可以确定电机转速。如果转速异常，控制系统可以判断电机可能存在问题。
l 方向监测：通过检测霍尔开关脉冲相位关系，可以确定电机旋转方向。如果方向异常，控制系统可以及时调整或停止电机运行。
l 故障检测：如果霍尔开关检测到信号异常，控制系统可以判断为电机或传感器故障，并发出警报或采取其他安全措施。
3、记忆功能：
l 位置记忆：当用户调整座椅到某个舒适位置时，控制系统通过霍尔开关记录当前电机转子位置，用户可以保存这些位置设置。
l 一键恢复：用户可以通过按钮调用保存的位置设置，控制系统根据霍尔开关提供位置信息，精确调整电机，使座椅恢复到预设位置。
4、安全控制：
l 防夹功能：当座椅移动过程中遇到障碍物时，电机电流会突然增加，霍尔开关可以检测到这一变化，控制系统立即停止电机运行，防止夹伤乘客。
l 过载保护：当电机过载时，霍尔开关可以检测到电机转子位置变化和电流异常，控制系统及时切断电源，保护电机和电路免受损坏。
5、实时反馈：
l 实时调整：当用户操作座椅调整按钮时，霍尔开关迅速检测到电机转子位置变化，并将信号传递给控制系统，控制系统立即响应并调整电机，使座椅快速移动到所需位置。
三、示例产品

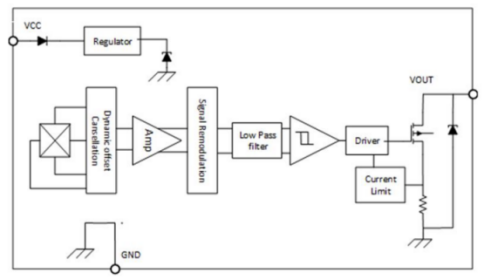

CHA442P/PN、CHA442/N
Ø 汽车级/AEC-Q100
Ø 锁存型
Ø 工作电压：2.5V~22V
Ø 带宽：30KHz
Ø 静态电流：1.6mA
Ø ESD：8000V
Ø 输出形式：开漏输出
Ø 特殊功能：反向保护、输出限流、内置上拉电阻
Ø 应用：汽车车窗、天窗、座椅电机
